ANTENNE SLOoPER                   FEB-2017

spazio limitato? antenne efficienti?

eccole..........

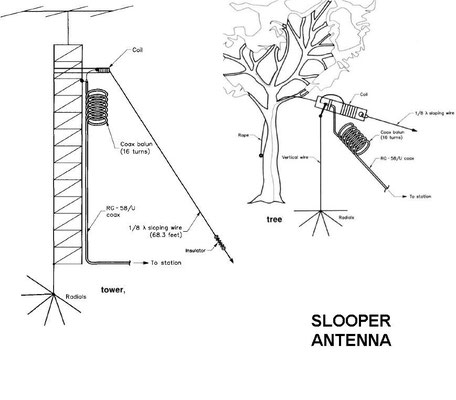

Antenne conosciute,  impiegate sopratutto per ridurre lo spazio di installazione solitamente appese

appunto a slooper a un traliccio o a un palo lungo o nei casi peggiori a grondaie in rame.

Ho progettato alcune versioni in particolare x operare in spazi ridotti nelle bande basse 160mt e 80mt

e anche 40mt.  La antenna e' un quarto d'onda , nella realta' e mezza onda di un dipolo dove un quarto e' il radiatore steso l'altro quarto e' il traliccio o un radiale tipo lungo palo o grondai o meglio

ancora chi lo ha un tetto in alluminio o rame. Per il miglior adattamento il radiale o traliccio o altro

dovrebbe esser messo a terra. Tutte dispongono di un dedicato balun 1:1 e scaricatore per eliminare

statiche e noise. E' MOLTO PRATICA IN QUANTO SI ALIMENTA TIPO UNA END FED E SI PUO ' INSTALLARE

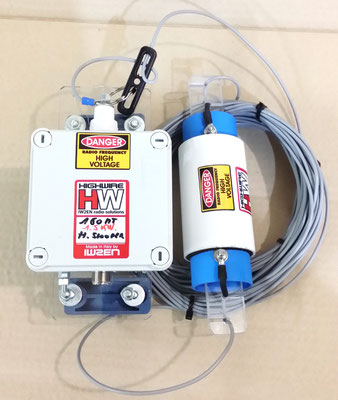

OVUNQUE. Sono corredate di sistema di fissaggio a palo o tralicci in LEXAN


VERSIONE PER I 160MT

La versione per i 160mt e' ha una lunghezza di circa 18.5mt caricata con bobina, la potenza massima

e' di 1500w continui , swr 1:1 banda passante quasi 100khz utili ( vedi foto).

Questa versione risuona perfettamente anche in 40mt senza accordatore previo ritocco di taratura

e con tuner nelle bande 10 12 15 17 , non puo ' funzionare in 20mt.

La banda passante in 40mt e' di 180khz utili quindi circa tutta.


VERSIONE PER 80 - 160MT

La versione piu lunga e per gli 80mt e 160mt e sono circa 26MT.  in 160mt e caricata in 80mt e' full size la potenza massima son sempre 1500w continui swr sempre prossimo a 1:1*, banda passante in 80m  circa 130kh e 100khz scarsi in 160mt.

Questa versione  non puo andare in 40mt , ma con tuner ed ha swr basso si puo' far risuonare in

10-12-15-17-30 mt.

NOTA: In 40mt e' mezz'onda quindi ha una Z prossima a 3500 ohm difficile che l'accordatore della radio possa  accordare queste impedenze.


VERSIONE PER 40 - 80MT

Questa versione per i 40mt e' un quarto intero per gli 80mt e caricata , la lunghezza totale e' di circa 14mt la banda passante in 40mt e oltre 150khz e 100khz o poco meno in 80mt. La potenza e' di 1500w risuona con ausilio del tuner in 10 12 15 17 30mt




VERSIONE PER 20 - 40MT

Questa versione per i 20mt e' un quarto intero per gli 40mt e caricata , la lunghezza totale e' di circa 7.5 mt la banda passante in 40mt e oltre 150khz e 200khz o poco piu' in 40mt. La potenza e' di 1500w risuona con ausilio del tuner in 12 15 17 30mt

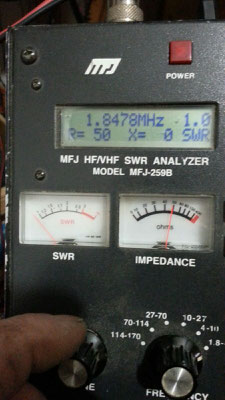

La foto del swr e' riferita alla versione 160 e40mt da 18.5mt circa e nello specifico swr in banda 160mt.

nota che alla frequenza di risonanza l'impedenza e' perfettamente 50ohm e la reattanza e' nulla.....

*  swr 1:1 si ottiene a patto che sia sufficiente il radiale o contrappeso di massa creato dal traliccio o altro, nei casi che sia di lunghezza idonea l'swr si portera' prossimo all'1:1 con un po piu' di difficolta'.

Anche la lunghezza di taratura del radiatore avra' delle lievi tolleranze in piu o meno.





_nel caso di non possibilita' di fissaggio a traliccio puo anche funzionare bene con 2 radiale da 10mt

minimo.__



LE STESSE SON FATTIBILI ANCHE IN VERSIONE BASSA VISIBILITA' PER CHI NON VUOL FAR VEDERE LA ANTENNA.  LE VERSIONI SON DA 350W CON BOBINE PIU' PICCOLE MENO VISIBILI.



GRAZIE A MICHELE IW2EHJ PER TUTTI I TEST FATTI








SET UP E FEED DI IK0XUM STEFANO

Volevo ringraziarti per il tuo ottimo consiglio per l'antenna da utilizzare per il contest in 160mt.

Avendomi consigliato una delle tue ultime creazioni non ero fiducioso ma conoscendoti mi sono fidato e ho confermato la tua slooper per 80 e 160 mt.

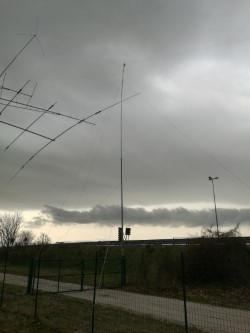

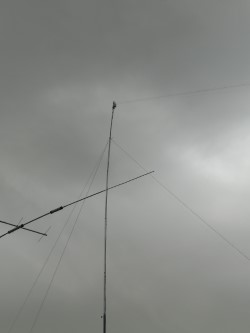

Appena arrivata abbiamo installato l'antenna su un palo alto circa 15 mt e seguito con molta attenzione le tue indicazioni di installazione.Abbiamo messo anche circa 4 radiali di massa lunghi circa 40 mt disposti semplicemente a terra. Poi abbiamo effettuato la taratura dell'antenna accorciando il filo terminale dell'antenna. Sorprendentemente dopo aver portato un ros bassissimo abbiamo subito appreso un basso qrm e un ottima ricezione dei segnali. Una larghezza di banda di circa 100kc e abbiamo fatto un contest meraviglioso. Abbiamo collegato quasi tutti i continenti senza nessun problema.

Ti ringrazio ancora del tuo ottimo consiglio.

IK0XUM
