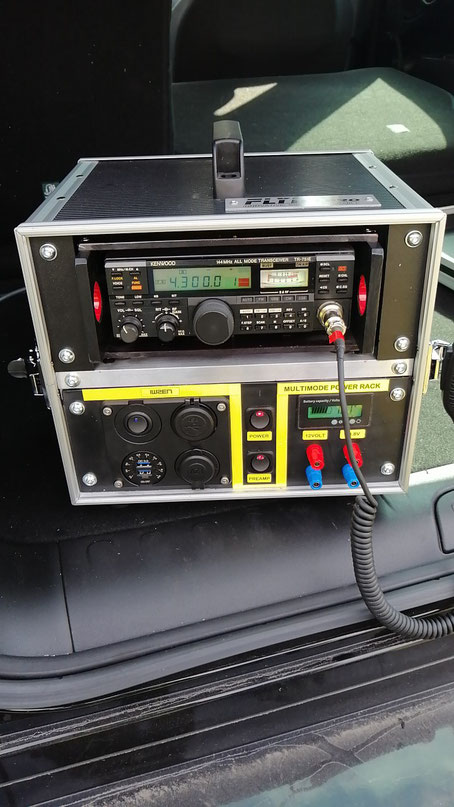

9.5 INCH 5U RACK , SISTEMA PORTATILE CON BATTERIA DA 18AMP INCORPORATA , INVERTER 20A 13.8V PRESE ACCESSORIE USB ECC. ECC MUTOMODE METER PER IL CONTROLLO BATTERIA E USCITA DELL'INVERTER ......   COMPRENDE ANCHE UNO DEI MIEI ULTRA LOW NOISE PREAMPLI INSERIBILE DA PANNELLO.  PER IL TR-751 , SOSTITUITI I POTENZIOMETRI , ILLUMINAZIONE A LED ENCODER NUOVO COPERCHI NUOVI PANNELLO FORNTALE NUOVO E RADIO IN PERFETTO STATO ELETTRICO.....ALL BY

ME!!

6 ELEMENTI ULTRALIGHT CON BOOM ALLEGGERITO SMONTABILE IN 2 SEZIONI ,VEEEELOCISSIMA DA METTERE IN OPERA.

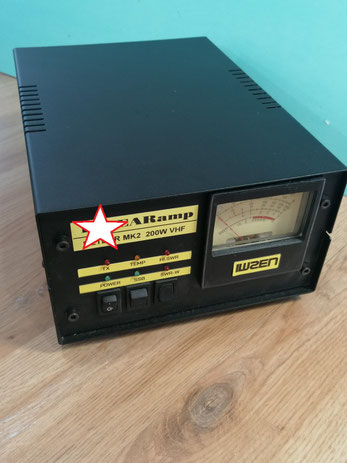

                                                                        ampli finito !!!!

Ravanando, su Aliexpress son incappato in un pallet cinese da 170w , al primo momento ho pensato:

mah un altra fregatura come molti componenti elettronici fake; poi visto i solo 35 euro con finale incluso l'ho preso.  l'ho un po montato a fatica perche' ovviamente i cinesi danno gusto giusto tutto ma non avanza nulla neppure lo schema, in piu non ci si vede piu bene come anni fa, ma alla fine il lavoro e' uscito bene.  Il pcb e' ben fatto con spessore rame 70 micron cavi coassiali ottimi finale usato ma funzionante.   Diciamo che per 35 eu  ci siamo.  Provato a banco con pochi watt da 150w

puliti con assorbimento di 7amp   dati a 28 volt da un alimentatore MEAN WELL . Bias tenuto a 2.8v

in modo di aver una IDQ  molto bassa non volevo rischiare una fumata.....hihihi.

Bene, aumento fino a 5w guizza a 200w tondi tondi, e che dire ottimo , ora costruisco le ommutazioni

e lo inscatolo!!! E qui arrivano i problemi.

Primo cosa monta un mrf9180 tagliato per 880mhz e gia ' non e' il massimo usarli su frequenze molto basse, son progettati per quelle frequenze molte volte capita che auto oscillano o non hanno il rendimento pari alla freq. di lavoro. Comunque per funzionare funziona diciamo bene, ma e' molto delicato ,se si eccede in potenza di ingresso e se sente swr elevato come fa notare un collega greco

che dopo averne ammazzati 3 cambia con un MRFE6VP5150NR1  si brucia .

Io ne ho ammazzati 4 ...hihi

                                                               pallet cinese a 35 euro

Problemi da risolevere.

MRF9180  e' fatto per la vecchia telefonia mobile montato su trasmettitori fissi , entra 2 watt(esempio) esce 100w   trasmette tutto il giorno su carico fisso 50ohm non fa tx rx come nel lineare e qui tutto bene.  Nel nostro uso commutiamo trasmissione e ricezione e fatta come il classico sistema con sensing e 2 rele fa bruciare il mos cosa che con i vecchi lineari a transistor non mi e' mai successo. Pare che i 10 ms di vuoto dei contatti per cui il mos non trova carico sia la causa della sua morte, oppure sono mosfet fake che gli originali non fanno, e dal momento che non so determinare se son motorola o fakerola presumo la causa sia quella indicato. Per risolvere il tutto ho progettato la scheda sotto dove arriva rf della radio , prima si spostano i contatti sul lineare in-out

poi lo alimento dopo 5ms e in questo modo non ho avuto piu nessun problema anche mettendolo sotto stress.

IL pallet ha un accoppiatore direzionale in uscita dove leggo una tensione corrispondente a una pre taratura di 2.2 di swr e se supero questa soglia interviene un comparatore che attiva un scr e blocca immediatamente l'alimentazione e la radio scarica i suoi 5 watt su una resistenza di 50 ohm messa in ingresso del lineare a causa (altro problema) del circuito di ingresso non a 50 ohm che dava 2 di swr e faceva limitare la radio a meno dei 5watt. FIN QUI TUTTO OK!!!  lineare perfetto .

Prove in aria.   Prendo ft991 metto fm 5 w e via tutto ok, la resistenza in ingresso al lineare che fa da carico  a 50ohm mi fa perder circa poco meno di 3 db quindi per aver 200w devo salire da 4- 5 a 9w.

Ora andIamo in ssb commuto il 991 si ssb e colpo di ptt via...... morto il fet!!! azzzzz sta cavolo di radio

era settata a 50w . AMEN. A questo punto che facciamo? aggiungo altro pezzo!  accoppiatore direzionale in ingresso , leggo la tensione pari a 10w e rimodifico la scheda di controllo , inibisco la commutazione se supero i 10w , cioe' se supero i 10 w il linare resta in bypass vado in antenna e salvo il finale. Detto fatto funziona tutto alla grande.   Provo con 50w, rischio un altro mos ? si provo e come previsto inibita la commutazione sto uscendo in antenna .Scendo ora a 11 poi 10 poi 9w e via si attiva

la commutazione e si accende l'ampli di nuovo.  Ho avuto qualche morto....hi  ma alla fine ora dopo

stress su stress   funzione perfetto!  Molti agiscono buttando a zero il BIAS , io ho preferito un sistema sicuro semplice ed efficace .

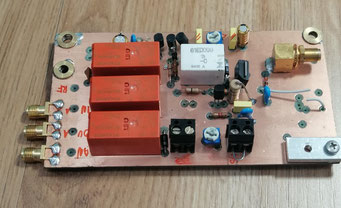

                                                         pcb prototipo control unit by iw2en

Sulla scheda di controllo ho previsto tutto di modo che il montaggio mi sia stato veloce, la scatola un po impiccata mi ha fatto dannare,  per swr e watt ho recuperato uno strumento di un rosmetro zg.

Cablaggio con sma cinesi ma buoni basta controllare su aliexpress quanti son stati venduti dal venditore e quanti feedback ha altrimenti su ebay si vede meglio anche se costano un po di piu'.

Cosi anche per i finali su ebay c'e un po piu di sicurezza costano 13 euro contro i 9 di aliexpress

ma si puoi vedere quanti ne ha venduti , nel mio caso 300 pezzi quasi tutti positivi.

Partendo da questo ho in mente gia uno nuovo da 400w  , con pannello molto bello unico problema grande e solito e' quello di trovare un bel contenitore !!

Pare che questo pallet funzioni sia a 50mhz che a 70  questo ho visto in rete io non ho provato.

                             FREGATURE CINESI DI ALIESPRESS (durante costruz. del lineare)  !!!

Ecco due finali MOTOROLA MRF9180, ho PAGATO a mie spese per risolvere il dilemma.... Come si vede

per prima cosa la parte interna non e' fatta allo stesso modo e non esiste che sian sempre mrf9180 con costruzioni diverse  ,se si tratta di un componete sara' sempre quello e fatto allo stesso modo. Quello sopra e' un fake quello sotto motorola originale.    A parte la struttura interna ,si notano le serigrafie che son piu grosse sul motorola ,lo zero non e' barrato, e lo spessore della ceramica e' piu alto nel originale e si stacca con difficolta' cosa che sui fake invecie si stacca facilmente.  Deduco che non sono mrf9180  per me son altri tipi sicuramente difettosi poi marchiati con un tipo di quelli facili da smerciare. Montato uno degli ultimi 4 presi , e tutti gusti, consumava 12amp contro gli 8max

con potenza max di uscita di solo 5 w!!  Inserto il secondo idem, allora con il tester ho provato i rimanenti 2 e ho trovato da nuovi una resistenza di 100ohm tra gate e source, cosa che non e' normale.    Ho deciso cosi di aprirli con delicatezza senza far danni e sorpresa i microfili delle connessioni delle giunzioni era gia rotti quindi materiale di scarto alla nascita che forse qualcuno ritira a prezzi di spazzatura e ri marchia con sigle ambite.   Infatti se il contenitore di uno rotto da 5 w e' simile a quello da 200w  lo ri marchio con il codice del 200w che prendo piu soldi!!! o no?

Quindi occhio , su ebay si e' un po piu tutelati seguendo i feedback e guardando che ne vende tanti.

Su ALIEXPRESS questi bravi cinesi ti ridanno subito i soldi se lo rimandi.... ECCO il trucco subito svelato!!   ne vendono 1000  li hanno pagati nulla , togliamo le spese di 2 euro per spedire , li fanno pagare 10 euro gli rimangono 8 euro freschi freschi. L'80 per cento di quelli inculettati dice che per 10 euro non stanno a perder tempo per la trafili di rimborso, Il ladrone cinese dice che rida i soldi se glieli riinvii.  Bene e quindi ,del 20 x100 che cerca di riavere i soldi sa che deve spender 15 euro a mandarli in cina e si dissuade cosi che questi ci hanno fregati a tutti.   IO glieli manderei ,prima li infilo nelle mutande del mio amico con cOl covid per 10 giorni, appena son ben stagionati eccoli pronto per il nostro amico cinese......    DOVREMMO FARE SI COSI.

ben il 70x100 dei componenti presi in cina li ho buttati nella spazzatura e nota bene che non li regalano, infatti molti comperati in europa da ditte tipo RS , FARNEL Ecc  costano poco di piu

arrivano prima e son genuini....NON regalano nulla , e noi striamo trasferendo i nostri capitali a loro.

ALTRA TRUFFA .  Su ebay per non incappare nelle sanzioni del sito ci son ben 3 foto.

foto 1 a destra : motorola con marchiatura originale ( presunta )

foto al centro :   freescale sempre motorole e' ma marchio ?? boh

foto numero 2: foto del motorola fake.

Quale di questi maledetto cinese mi mandi????

sicura manda il fake  e se reclami con ebay lui e' tutelato dal fatto che ci son 3 foto manda quello che al momento ha disponibili, cioe' il fake !!!

PRIMA DI ACQUISTARE IN CINA GUARDATEVI IN GIRO COSTANO UGUALE O POCO PIU' QUELLI ORIGINALI , I CINESI NON REGALANO NULLA  , HO COMPERATO CAVI FATTI DI FILO DI FERRO RAMATO

E NON STO QUI A RACCONTARE IL RESTO.......

NB.  ESEMPIO, UN CAVO RG142 IN CINA COSTA 5 EURO AL METRO COME SI VEDE NON LO REGALANO

        E' DICIAMO FATTO COME L'ORIGIANALE , CI VUOLE PERO' UN MESE AD AVERLO QUANDO QUI LO          STESSO CAVO MARCHIATO MAGARI BELDEN LO SI PAGA UGUALE.....

Progettato nel 2005 e usato per molta attivita' dx , ora l'ho rispolverato e rivisto.  Nel periodo 2005 e successivi anni, ho svolto molta attivita' dx in vhf con una direttiva DJ9BV autocostruita da 13el se non erro, e poco piu di 70w.  La mia posizione sul lago un po infossata tra le colline non e' delle migliori ma tutte le sere qso con germania  sud italia ecc. con anche qualche collegamento mare del nord....hi.   Il punto di forza comunque e' stato un buon preamplificatore , con antichi ma stabili e silezionziosi dual gate mos-fet che hanno cifra di rumore bassa . Modifiche lievi al circuito per la minor cifra di rumore e via in aria. La particolarita' che subito si nota e' che NON ALZA L'S-METER della radio cosa importante, e una buona preamplificazione che da molte prove fatte deve esser tra i 15 e 18 db .( provate marche famose molti portano il qrm a 5 o anche 7 , son praticamente inutilizzabili.) in poche parole oggi senza come dice andrea iw2lxd che ha fatto un po di test , son morto!!

CARETTERISTICHE :

F.    144-146 MHZ    ALLIENATO A 144.3OO  SSB

NF. MIGLIORE DI 0.7DB**

BYPASS MODE MAX POWER 500W

SENSING (AUTO TX-RX SWITCH ) MAX 100W  SSB MODE E  70W DDIGITAL MODE

MAX GAIN 18DB*

ALIM. 12-14 VOLT( POSSIBILITA DI ALIMENTAZIONE VIA COAX)

N CONNECTOR OR BNC

CONTENITORE ALLUMINIO IP65

** I MIGLIORI FET SON I PHILIPS POI I VECCHI INTROVABILI TELEFUNKEN O SIMENS

     I PEGGIORI SONO I VHISAY HANNO NF ANCHE DI 1.2DB

* NON TUTTI I MOS DANNO LO STESSO GUADAGNO MEDIAMENTE QUELLI CHE HO SON TRA I

    16.5DB E 17.5DB

                            YAGI UHF 432.200 MHZ 14DBI 500W 12 ELEMENTI FOLDED DIPOLE SWR. 1.2:1

 Come si nota , i materiali consoni danno una eccellente qualita' meccanica , resistenza alle intemperie e durata nel tempo. La culla piegata a caldo ne aumenta la solidita' e fa in modo che non

si necessario mettere nessun tirante. NOTA . Gli elementi devo essere allineati per conferire la massima resa , direttivita' e lobi . Queste come si nota non e' una classica padella di alluminio commerciale !!

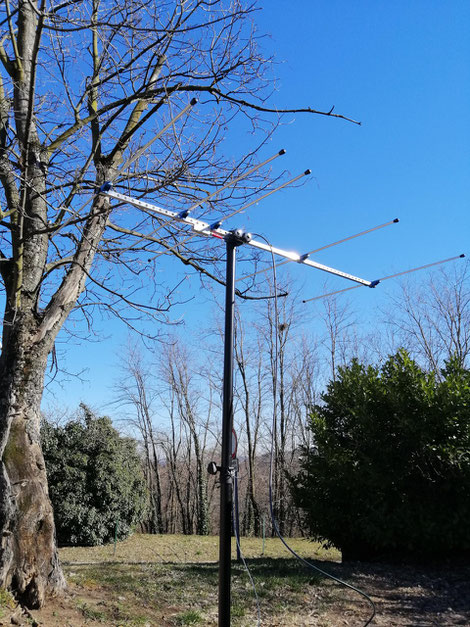

                                            YAGI 5 ELEMENTI 144.300 250W SWR 1.1:1 8.3DBI

KIT UTRALIGHT CONTEST, VERSIONE PERSONALE , ANTENNA ALLEGGERITA DIVISIBILE IN 2 PEZZI

CON ELEMENTI SMONTABILI TRAMITE PIOLI FILETTATI. (SARCOFAGO) PER RADIO ALLEGGERITO IN ALLUMINIO PER USO BRUTALE IN OGNI SITUAZIONE , DI MODO CHE LA RADIO NON POSSA ROVINARSI. SOTTO PER ULTIMO BATTERY PACK CON INDICATORI LIVELLO BATTERIA DA 12AMP

PER USO CON FT-290 MK2 E LINEARE 25 W.

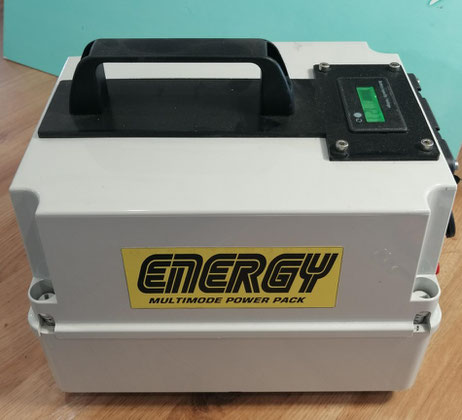

                                               SUPER POWER PACK DA 18AMP 12 E 13.8V

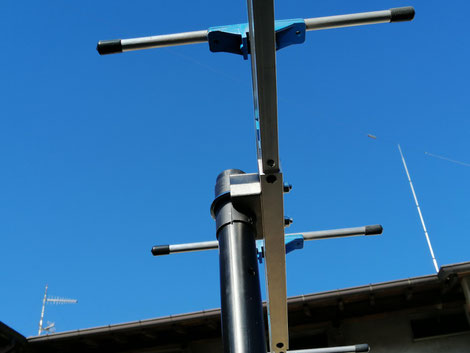

versione leggera ma rigida smontabile con un ottimo rapporto gain peso dimensioni....
