120W ALLMODE VHF AMPLIFIER        2023

TESTO IN COSTRUZIONE.

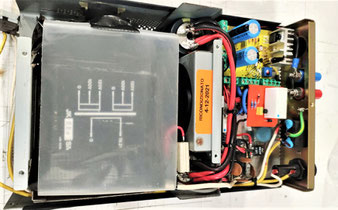

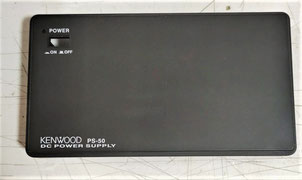

KENWOOD PS50 RESTYLING

Per mancanza di case ho optato di acquistare degli alimentatori Kenwood , nel caso sotto come da foto un vecchio PS-50 e PS-430 per aver degli alimentatori lineari per utilizzi vari.

C ome nasce , il PS-430 fa fatica a erogare in modo stabile( esempio i 13,8v) fino alla massima corrente dichiarata in poche parole oltre i 10 12 A inizia a scendere e con 15A la tensione scende a 12v.

Troppo poco! Ho deciso di buttare tutto tranne case, dissipatore e trasformatore.

IL case grigio argento orribile e' stato rifatto nero , il frontalino prima scannerizzato poi riserigrafato

su pannello molto piu' bello nero. PCB rifatto con L200 piu' stabile e sicuro.

Aggiunto , nuove capacita' , termostato che incrementa la velocita della ventola se raggiunge il dissipatore i 55 gradi, aggiunta protezione di over voltage, se raggiune i 15v la tensione di uscita

vengono interrotte le uscite verso le boccole di alimentazione.Per ultimo al trasformatore si e' messo

una inrush current (NTC)  per ivitare che quando si accende dia la botta e possa far saltare i MODERNI contatori .....

Altra chicca , si puo spegnere senza spegnere le radio in quanto un circuito scarica in pochi millisecondi i condensatori evitando che le radio vadino in sottoalimentazione e perdano le memorie

Alla fine si e' rosicchiato qualche amper in piu' ed e' pronto per lavorare ancora molti anni in servizio

continuo.

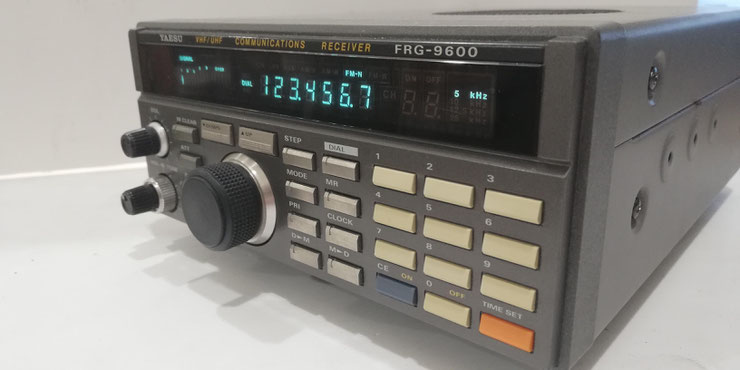

YAESU FRG-9600 FULL RESTYLE  10-2021

Ultimo divertimento.! completamente rivisto vecchio yaesu frg-9600 , dato che ne ho 3 originali questo mi son permesso di personalizzarlo bianco. La tastiera e' sta rifatta compreso la spugna

che sostiene i tasti, encoder ricondizionato con durezza originale , manopole per ora da trovare

quelle originali. Completamente riallineato e devo dire che tra tutti quelli visti negli anni, questo

e' molto stabile e con un ottima ricezione. (solitamente son un po sordi di natura).Ho sostituito

solo per divertimento molti condensatori i piu importanti . l'UPGRADE piu' importante e' sul oscillatore a 4.096 mhz che e' quello che deriva. Ho aggiunto un TCXO e ..stabilita' eccezionale in ssb!

Batteria di backup nuova , e poi una bella pulizia del pcb dalla schifezza messa ai tempi per saldare a onda che forse e' quella che da piu problemi al ricevitore.

ORA CANTA!!! HI...     Ben riallineato che non e' semplice dato che e'' molto primitivo, l'ascolto e' molto

gradevole. Ascolare per credere....

Con il convertitore da me costruito che sara' poi visibile qui sotto si puo' ascoltare da 0 a 50mhz

VLF incluse , purtroppo il ricevitore non ha filtri quindi se ci son stazioni adiacenti in HF si riesce a

manipolare poco o nulla.  IW2EN

Schedina upgrade PLL . Basta tagliare le piste pin 1 pin 2 del MC 145158P e collegare uscita 4096 khz

al pin 1 del IC (PLL UNIT FRG9600) .   In questo modo rimane in frequenza stabile per uso SSB.

                                          PICCOLO ERRORE DI SCRITTURA -UPGRADE... non ho voglia di rifare la foto...




VLF HF UP CONVERTER

Up converter , transla le hf da 0 a 50 Mhz nel mio caso a 100 Mhz per comodita' di lettura .

costruito con un mixer attivo e TCXO per renderlo molto stabile in fequenza.

La frequenza e' generata da un tcxo a 20 mhz con un moltiplicatore di clock posso portare la conversione a 40 o a 60 80 100 120 160mhz solo selezionando dei jumper all'interno.

Ho aggiunto un attenuatore variabile da 0 a 20db per non saturare eventualmente il ricevitore.

Grazie a questo posso ascoltare VLF HF sul famoso frg9600 che non avendo nessun filtro dedicato

alle hf , dato che e' uno scanner vhf uhf , se c'e traffico non possimo che sentire anche gli adiacenti.





                                                                               pcb by IW2EN


IW2EN LAB AND MORE

UN PEZZO DELLA STAZIONE .


Dagli anni 80, precisamente 1984 di radio ne ho viste tante, sempre ho avuto la mania di averle alla perfezione in tutto anche se pero' si sa che non puo' avere la perfezione su tecnologia vecchia. E' come pretendere di un valvolare che stia in frequenza stabile come un PLL.

La parte estetica e' semplice,basta sapere un po i trucchi che usano i carrozzieri, per la parte elettrica per prima cosa si deve aver la strumentazione, conoscere come funziona un ricetrasmettitore e saper usare gli strumenti. Aver dimestichezza con DBM , microV. ecc ecc e service manuali alla mano seguire tutti i passaggi. Insomma semplice non e' capita anche a me delle stranezze che mi stoppano, pero' poi con calma si riesce sempre a sistemare il tutto.  ED OGGI? 2019?  so cavoli, con SMD spinto e l'eta' che avanza vedere i componenti diventa impossibile e poter riparare e' molto difficile ,spesso uso occhiali e 2 lenti di ingrandimento poi centrare il saldatore diventa un impresa , e si rimpiangono le vecchie radio con grandi spazi  tra i componenti......



Di strumenti ne avuti moltissimi , le foto che son rimaste son queste non ho piu' quelle di un tempo, e ho omesso gli strumenti nuovi come oscilloscopi , una 20tina di multimetri di vario tipo , wattmetri

analizzatore di spettro ecc. ecc .  oggi si trovano a prezzi ottimi per tutti ma quando avevo 20 anni

e anche meno aver gia un multimetro 3 digit della nuova elettronica era come avere una FERRARI,

oggi con 300 euro si porta a casa un 6 digit e 1/2.

Penso che come me , chissa quanti della mia eta' a 15 anni vedendo i film di fantascienza tipo

Spazio 1999 dove si comunicava tramite audio video con una specie di telecomando , avrebbero voluto averlo , ma a quel tempo era impossibile in quelle dimensioni aver tutto quello. Aver avuto quel

accrocchio ai miei tempi era un po come sentirsi un DIO e penso che chissa' quanti la pensino come me. Ebbene ci siamo passati ci abbiamo messo 30 40 anni circa e abbiamo in tasca un affare 1000

volte meglio di quel cimelio del film.  si tutti lo abbiamo ma quante volte capita di odiarlo a morte oggi???!!!!!!!  forse stavamo meglio nell'eta' della pietra......hihihihihi.


               MARANTZ -STANDARD AX700B


Yaesu ft-780r e suo gemello ft480r. Le versioni vhf son ancora abbastanza reperibili , gli Uhf molto meno. Radio da trovare piu' in ordine possibile, poi va tutta riallineata da cima a fondo, i componenti non sono il massimo dopo 40 anni, ma con pazienza ho ottenuto un ottima taratura , in piu' e'' stata

tutta ricondizionata nelle parti estetiche , anche se il lavoro piu ' grosso son stati i coperchi.

Sensibilita' ricezione buona modulazione discreta stabilata' in frequenza non eccezionale , ma si sa!

Molti si vede male il display va quindi smontato il frontalino e pulita la nixie che col tempo attira lo

sporco impedendo di vedesi luminoso.


 FRG 9600 famoso scanner yaesu ne ho 4 esemplari come nuovi ricondizionati in ogni parte ....

Nasce gia abbastanza sordo di suo(poco meno di 1 uV )a causa del front end che usa un tuner tv della philips. Giuseppe IW2HXZ  ha riallineato il tuner alla grande , ottenendo una piu' altra sensibilita', forse il trucco era solo li per aver miglior ricezione. Che dire ? e' molto bello da vedere anche se oggi non si sente che le solite quattro cose.....


KENWOOD TR751E

Ancora non lo batte nessuno, con potenziometri nuovi e si trovano con facilita' basta sapere cosa e dove cercare tra cui  proprio intercambiabili.  Tutti i quarzi son riallineati tramite frequenzimetro collegatoa GPSDO  per un po di mesi le frequenze son perfettamente allineate poi si sa c'e un po di deriva classica su queste radio ma normalissima. Negli anni 80 , fine, ho preso una coppia nuova alla

bella cifra di circa 1.250.000 cad, dopo 4 anni si sono rotti i potenziometri , trovati facilmente alla modica cifra di 100.000 .  I potenziometri che monta sono i classici che montano le autoradio di quel

tempo tipo pioneer sony ecc , li costruisce ALPS Japan una ditte leader del settore. Tutti credono erroneamente che si interrompe la grafite , nella realta la paglietta rotante del contatto strisciante

si stacca dalla boccolina in nylon a causa di un mal fissaggio nella termosaldatura.  Si puo ' aprire

e riparare solo e' come operare una mosca di appendicite,....... LA serie e' rk097 basta andare sul sito

della ALPS  e trovare i corrispondenti con i valori idonei a quelli montati oppure molti sono montati

sui cb della midland.     Pochissime modifiche o quasi nulla la radio torna perfetta.

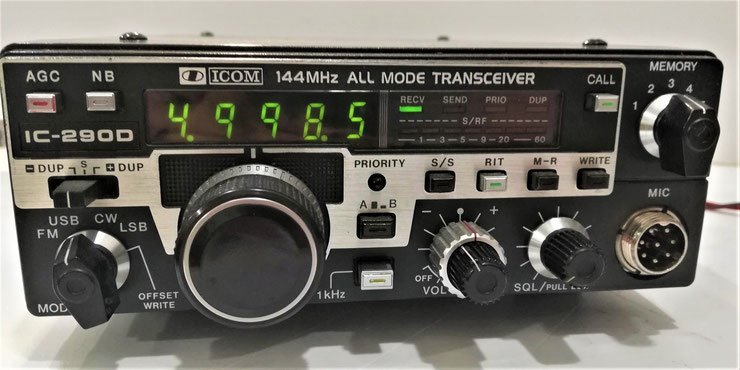

IC-290D , SINCERAMENTE, e' forse una poco meglio del 751, sicuramente audio pulito e robusto,

componentistica di qualita ' riallineamento in frequenza duraturo, anche se non necessario ho messo

i frontalini nuovi trovati da MARCUCCI , LO VOLEVO PIU' NUOVO DEL NUOVO..HIHI

Naturalmente ho la coppia anche uhf IC 490E.


KENWOOD AT-130.

LA foto parla da sola, trovato mai usato da nessuno......fondo di magazzino.

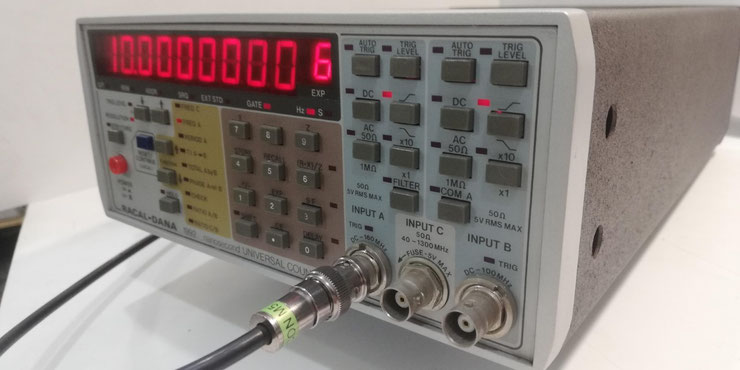

RACAL DANA 1992 NANOSECOND UNIVERSAL COUNTER.

Nonostante sia datato ritengo sia ancora tra i migliori counter, ho anche un ROHDE&SCHWARZ

nuovo da 2000 euro ma le funzioni matematiche e la risoluzione in tempi brevi di lettura mi pare superiore sul racal.  ESTETICA immacolata, funzionalita perfette con TCXO  alta stabilita'


HP 8647  SIGNAL GENERATOR.

Colpo di cuxxxo  , questo mi e' stato regalato da un amico rottamaio, lo aveva sul motocarro quando

ho visto che girava per il cassone mi son morsicato le dita, fortuna rivuole che non ha subito nessun

inconveniente. Il suo punto debole sono i condensatori dell'alimentatore switching che perdono acido

li ho tutti sostituiti con condensatori low ESR, ora 'e perfetto.

Anche questo 1 volta ogni anno lo ricalibro da tastiera trami GPSDO.


GPSO HI RESOLUTION , CREAZIONE DI IW2EN.

Sistema standard gps da 10 mhz per sincronizzazione e calibrazione strumenti, quando ha agganciato piu satelliti la risoluzione e la precisione e' circa +o- 2hz a 100 GHZ.

La mascherina e' stata da me disegnata e serigrafata a laser il tutto in contenitore hammond, alla

fine costa di piu tutto questo della parte elettronica.

La foto e' stata scattata quando ancora non  era il full lock, altrimenti il display mostrava tutti zero.


Standard reference 10mhz OCXO.  TRIMBLE OVEN.

Altre mie 2 creazioni,2 reference standard di precisione che montano un OCXO TRIMBLE e l'altro un

EPSON TOYOCOM, hanno 2 uscite filtrate onda sinusoidale da 10mhz con stabilita' elevata. una volta calibrate con gpsdo  restano stabili per una anno e piu' la deriva e' di pochi centesimi di hz nell'arco dell'ora.Gli oven ocxo si trovano a buon prezzo su ebay poi il resto va costruito attorno scatola compresa e mascherine serigrafate, alimentatore e circuiti di visualizzazione per sapere quando e' in temperatura.


ROHDE & SCHWARZ NAUS 3 DIRECTIONAL POWER METER

Ottimo pezzo di accoppiatore direzionale con sonda , lavora da DC a 1 GHZ alimentazione a batteria

con circuito di circa 50 fet e transistor. Alla fine e' tipo un BERD  con 2 scale la potenza diretta e quella riflessa. Strumento molto lineare e preciso molto raro, tra cui questo e' anche ben calibrato.



Download
AAA.pdf
Documento Adobe Acrobat 401.8 KB

                                                                    FREQUENCY COUNTER

                OTTIMO MA DISPLAY TROPPO PICCOLO CI VOGLION SEMPRE GLI OCCHIALI-------HI

                                                         PREFERISCO I VECCHI RACAL DANA

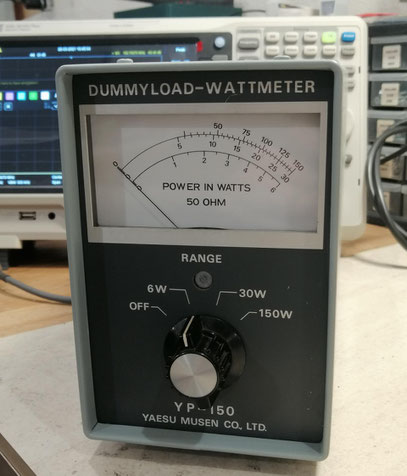

YEASU YP-150 DUMMY LOAD upgrade

Vecchio (1977) introvabile ma utile carico fittizio di linea FT101 e seguenti , ancora usabile e con poco

e' possibile linearizzarlo anche per le VHF.  Molto semplice lo schema e classico, con diodo al germanio 1n60 di rivelazione con presa sulla resistenza di carico di modo di aver una partizione della

tensione e classici trimmer per la regolarizzazione delle portate. Tarato bene in hf ha una buona precisione da 1 a 30 40 mhz    poi purtroppo in origine a causa della capacita' del diodo e' un po scarso in vhf. Le soluzioni per UPGRADE son 2 , la prima mettere un diodo shottky tipo 1n5711 (non ho provato questa soluzione) con capacita' bassissima di modo di rientrare anche in vhf , oppure

mettere un deviatore e commutare i trimmer per le HF e i trimmer per le VHF . Detto fatto funziona alla grande , preciso in hf preciso in vhf , con letture lineari.



La soluzione di cambiare il solo diodo poteva dare il problema di non aver piu una linearita' di lettura

della scala in quanto la scala era stata costruita intorno a tutto lo schema originario.



Comodo per riallineare le apparecchiature legge da 1 a 200mhz con 150wmax .



In origine ha una ventola nel mio caso dato che l'ho preso nel paese del sol levante a 110v sostitita

con una silenziosa ventola 12 v che serve se si  usa a potenze elevate.



RICONDIZIONATO DA IW2EN
