..............SKIPPER WIRE MULTIMODE ANTENNA..............

                                              ESTREMA VERSATILITA' PER IL PORTATILE

                                                 MASSIMA PRACITA' PER SISTEMA FISSO



Dalla esperienza di 15 anni di FIREWIRE con tutte le sue migliorie le ho portate in questa nuova antenna ideata per tutte le piu' svariate esigenze che mi son state richieste in questi anni.

La antenna e' modulare son ben 3 misure dedicate per gli spazi ristretti e anche per imbarcazioni,

ovviamente le lunghezze diverse faranno piu' o meno bande con performance.  Il sistema di montaggio e' multimodo, la scatola corazzata e addirittura affondabile in acqua presenta gia' la flangia di fissaggio , puo' esser fissata a palo a canna da pesca , a palo e tirata slooper o in trazione per portatile quindi il sistema si adatta a svariate situazioni.

SKIPPER-wire  si suddivide in 3 modelli tutti possono aver la stessa ricezione ma a secondo della misura di filo avra' piu bande o meno in efficienza. Ovviamente ad esempio la versione piu' corta che sara' di 4.5mt si accorda anche in 80mt ma resa non ce ne sta molta.....ovvio.

I modelli sono i seguenti:

SKIPPER-wire SK1

bande 10-12-15-17-20-30-(40)mt

rx 1-30mhz

lunghezza 4.5mt

potenza 300w pep 200w rms 50w fsk

swr medio 1,5:1

contrappeso richiesto 3mt min.

----------------------------------------------------------------------------------------------------------------------------------------------------------

SKIPPER-wire SK2

bande 10-12-15-17-20-30-40-(80)mt

rx 1-30mhz

lunghezza 9 mt

potenza 300w pep 200w rms 50w fsk

swr medio 2,0:1

contrappeso richiesto 6mt min.

----------------------------------------------------------------------------------------------------------------------------------------------------------

SKIPPER-wire SK3

bande 10-12-15-17-20-30-40-80-(160)mt

rx 1-30mhz

lunghezza 13.5 mt

potenza 300w pep 200w rms 50w fsk

swr medio 2,1:1

contrappeso richiesto 9mt

----------------------------------------------------------------------------------------------------------------------------------------------------------

_ INFO_

le bande non tra parentesi sono quelle con buona caratteristica, quelle tra parentesi sono con efficienza ridotta. L'Antenna e sempre comunque una antenna per spazi ridotti e dimensioni ridotte

e' un buon compromesso portabile, montabile ovunque ,sopratutto ha trovato note positive sulle barche a vela  pescherecci . Per maggiori performance in 80mt ovviamente si deve andare a vedere

cose piu' lunghe come esempio la infinity wire ...

La versione sk1 e' consigliato essendo x le bande dx un montaggio verticale , qualsiasi antenna su quelle bande messa verticale e' sempre meglio della orizzontale (vedi propagazione e skip).




FIREWIRE 2.0 EVOLUTION 2   OTTOBRE 2016

Dopo innumerevoli test e dopo 15 anni di ricerca e dati ricevuti da altri la nuova firewire sara' come  nel testo qui sotto versione 2.o evolution, cambia solo che data la resa maggiore nelle bande bande

basse ,il radiatore in coax e'stato eliminato .


FIREWIRE 2.0 EVOLUTION  2016



Firewire evolution e' l'evoluzione della vecchia 2.0, la differenza sta nella lunghezza di 1mt in piu con bobina x dare un implemento di resa in 40 e 80mt e cosi' e' avvenuto.

Per info maggiori leggere sotto la versione 2.0 .



CARATTERISTICHE

antenna broadband

rx 1-50mhz

tx 2-30mhz (50MHZ)

lunghezza mt 8

swr <=  2.1  (dai 10 ai 40mt >=1.5)

potenza pep 300w ssb

potenza fm modi digitali 80w con duty cycle tx rx 1: 3






2012  FIREWIRE 2.0 HIGH POWER 600W OVER THE BB6....FaVoLoSa...        n.d.        SERIE LIMITATA E TERMINATA



La FireWire e' una della antenna che in questi anni ha dato molte soddisfazioni a tutti quegli OM che avendo poco spazio non possono impiegare antenne voluminose.E' stata richiestissima in spagna , in molti altri paesi europei germania , polonia , belgio, slovenia croazia grecia, USA, e anche australia dove guarda un po,  su un sito commerciale e' apparsa una antenna praticamente  identica.

Nonostante i suo 7mt max di estensione opera con buoni risultati in tutte le bande anche grazie al'idea del radiatore con alimentazione spostata . Qualche anno fa mi incuriosi' la famosa Diamond bb6w oggi venduta a 220 euro o piu, da quella antenna inizia il cammino verso un sacco di modifiche , rivoluzioni e altro fino ad oggi stravolgendola completamente lasciando solo l'idea meccanica di fissaggio similare. La versione piu consolidata e pratica rimane la 2.0 che ha  prestazioni di gran lunga superiori  alla diamond sia in efficenza  che in potenza. Per poter applicare un lineare ho creato una versione da 600w con lo stesso nuovo trasfomatore avvolto in linea applicato alle bluemoon 6.0 da 800w. Le caratteristiche sono cambiate rispetto alla versione da 300w in quanto la curva di risposta di adattamento e piu centrata sulle bande dai 15 agli 80mt, questo comporta un minors swr ,  rispetto alla 300w , anche se in quella versione era molto contenuto. Il contenitore e' corazzato , praticamente indistruttibile , ideale per quelli che vanno in giro e' formato da tappi in polietilene di alto spessore e l'involucro e' in alluminio.

La versione da 600w e lunga 8mt, 1 mt in piu della 300w



CARATTERISTICHE



antenna broadband

rx 1-50mhz

tx 2 30mhz

lunghezza mt 8

swr <=  2.1  (dai 10 ai 40mt >=1.5)

potenza pep 600w ssb

potenza nominale di esercizio continuo ssb 450w

potenza fm modi digitali 180w con duty cycle tx rx 3:1

peso 1kg.

montabile in qualsiasi configurazione.





i materiali esterni di assemblaggio e colori possono variare a secondo della disponibilita'

i tubi in plastica saranno  bilayer all'interno vi e' una lamina in alluminio comunque.



7 anni di firewire ecco cosa se ne dice..............

dicembre 2013

Messaggio: Salve a tutti.
Desidero dare il mio contributo per esaltare l'eccellenza delle antenne prodotte da IW2EN.
Tempo fa ho acquistato una Firewire v. 2.0 (quella da 300 watts), l'ideale per le mie esigenze di spazio molto limitato. L'ultima configurazione di montaggio è a slooper, con il baloon montato a circa 30-40 cm di altezza dal tetto e l'altro capo al palo dell'antenna V/Uhf, a circa 4,5 mt di altezza; ho circa 40 mt di calata di cavo coassiale Aircell 5 e un contrappeso di 2 mt. In stazione lavoro con uno Yaesu FT 897 ed un accordatore Lgt AT-200, anche se non ce ne sarebbe bisogno (ma è meglio stare sicuri, HI!), visto che il ros max che ho è a 2,1:1 sugli 80 mt...  Per il resto, oscilla tra 1,8 e 1,2 dai 40 ai 6 mt. Cosa dire, con 75 watts in PSK31 ho spaziato tra il continente americano (USA, Canada, Brasile, Colombia, Cile, Argentina, Uruguai, Isole cilene nel Pacifico) al continente asiatico (Russia a sfascio, Cina, Oman, Emirati Arabi Uniti, Israele, Afghanistan, Kazakistan, etc...), per poi gioungere nel continente Australiano (Australia e Nuova Caledonia), passando per quello Africano (Angola, Sud Africa e Marocco). L'Europa, manco a parlarne, perchè sono riuscito a contattare quasi tutti i paesi. A questo punto, o sono particolarmente fortunato, o (come effettivamente credo che sia) la mia stazione, con questa Firewire 2.0, è sufficientemente efficiente da non farmi lasciare al palo da altri OM che utilizzano apparati ben più costosi, antenne direttive con mega tralicci e... vagonate di watts con amplificatori. A casa mia si dice... "così, semo boni tutti", HI!
Buone feste a tutti!
73 de Francesco, IZ0RUP (JN61hr)

settembre 2013

Buongiorno Giovanni,
sebbene la mia WIREFIRE da 600 watt fosse posizionata usando un tendone da circa cinque metri ed il rimanente lasciato a penzoloni di un appartamento al piano rialzato, usando un amplificatore a circa 500 watt PEP, in 20 metri sono riuscito a collegare: OMAN, INDIA oltre a quasi tutta europa . Complimenti, non sapevo più cosa fare per montare una antenna HF che non desse dell'occhio, sfruttando la struttura del tendone e lasciando a penzoloni l'ultima parte di antenna sono riuscito a risolvere i miei problemi con ottimi  risultati!!!!!!!!!!!!! Quando ne avrai ancora una a disposizione di FIREWIRE da 600 Watt, dimmelo, ne compro un'altra di scorta.Unica cosa che volevo sottolineare è che in quasi tutte le bande ho un ros di 1,3/1,5 mentre solo sui 40 metri
le stazionarie sono di poco sopra i 2.

Grazie

Arnaldo Bertoni iz2pcq

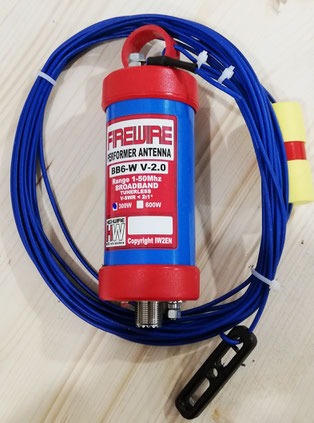

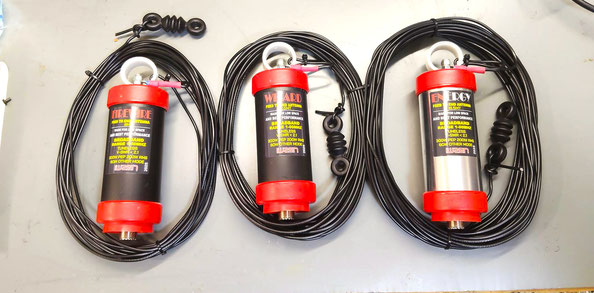

FIREWIRE 2.0 ex DIAMOND BB6 FULL REMAKED 300W

NEW FIREWIRE VERSIONE 2.0ANTENNA PORTATILE O FISSA ALTA EFFICENZA IN POCO SPAZIO.   UNICA end fed che riesce a dare poco swr buona eficenza in solo 7mt

IMPLEMENTATO DI CIRCA 80X100 IL RENDIMENTO
E' stata molto richiesta dagli om spagnoli per gli ottimi risultati offertii da una antenna broadband.
NOTE DI MERITO APPARSE SU RADIORIVISTA DI MARZO 2009
Si e' preso spunto dal sistema MECCANICO della diamond dopo piu evoluzuini del sistema matching siamo giunti al massimo possibile ottenibile da questa antenna.
Riinventato il radiatore daL sottoscritto , per 4 mt in cavo coassiale , e per altri 3 mt filo unipolare, Sfruttando il fattore di velocita' del cavo, elettricamente i 4mt sono circa 7.5 mt, piu 3 di unifil.perun totale di circa 10.5 metri . COSA SIGNIFICA??? Significa che l'antenna misurata col metro e' pari a mt 7 ma ettricamente e' pari a quasi 10.5 mt , ovviamente aumentano le performance. Sfruttando la calza da 6mm di diametro del cavo cossiale usato come radiatore, il rapporto lunghezza
diametro e ben soddisfatto . PROVATE ENTRAMBE ALLA PARI con un sistema di commutazione elettronica rapida si dimostra piu performante sulle bande basse la FIREWIRE di circa un 80x100 in piu, : TUTTI I TEST SONO SEMPRE ESEGUITI CON 15 MT DI CAVO RG 58 CONNNESSO TRA TX E
ANTENNA , NESSUNA TERRA COLLEGATA E UN CONTRAPPESO DI pochi METRI.

CARATTERISTICHE FINALI: GAMMA DI LAVORO 1-50MHZ POTENZA APPLICABILE 300W PEP SSB
90 FM O MODI DIG. POLARIZZAZIONE VERT. O ORIZZ. O SLOOPER, ROS DA 20M AI 4MT INF A
1.5 ROS DA 20M A 80MT VARIABILE A SECONDO DEGLI OSTACOLI TRA 1.2:1 E 2.0:1 NON
NECESSITA DI TUNER SE LA LINEA COSSIALE DI ALIMENTAZIONE SUPERI I 15MT NEW FIREWIRE :

firewire v 2.0

PUO LAVORARE VERTICALE ORIZZONTALE O A SLOOPER

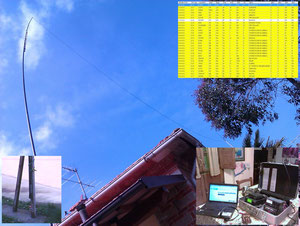

Nella foto in ALTO a destra potete vedere una installazione delle piu critiche

di IZ0TYF nonostante cio' non son mancati i risultati ...grazie claudio per le

foto....



mail:

Comunque ieri ho installato la firewire lungo una diagonale del mio piccolo giardino,  nelle vicinanze ci sono ostacoli (ti allego due foto) e l'ultimo metro di filo finisce sotto il balcone a circa mezzo metro dal soffitto di  questo; ho realizzato il choke con 10 spire da 20 cm di diametro, si vede fissato sul muro. In totale ci sono 50m di RG-8 mini, che ancora non ho tagliato. Il contrappeso è lungo 2m ed il filo dell'antenna è a circa 2,5m dal suolo nel punto più basso.
Le mie prime impressioni sono più che buone!
Finalmente ho potuto scoprire i 40m ed anche gli 80, forse sarà una coincidenza ma in 40m ieri sentivo tutti segnali davvero forti ma soprattutto con un basso rumore di fondo, come ho riportato più sotto;
ROS a 160m, circa 1,8;
ROS a 80m, circa 1,8;
Il massimo ROS lo ho sui 40m, dove raggiunge 2,2;
ROS da 20m in su  sempre compreso tra 1,2 e 1,5.
Un'altra cosa che mi piace è il basso rumore di fondo, il mio dipolo 10-15-20, forse a causa dell'installazione in basso o di altri fattori, è sempre più rumoroso su tutte le bande; ha un rumore più forte di intensità e più... granuloso, non so se ho reso l'idea.



COPYRIGHT IW2EN HIGHWIRE.


ZEPPELIN ANTENNA 160-80-40-45-30-20-17-15-12-10-6 MT LUNG 18MT

ANTENNA ZEPPELIN 18MT BANDE 160-80-40-30-20-17-15-12-10

Ormai l'antenna piu versatile e pratica che ho Creato, semplice da installlare, molto poco visibile, se installata come da miei info spesso il massimo ros e 2.1 solo su 1 banda per

il resto resta molto basso e lineare

potenza massima 200w lunghezza 18 mt balun stagno completa di isolatori.

PER POTENZE MAGGIORI SOSTITUIRE IL BALUN CON VERSIONE 500 W



PER CHI HA RUMORE ELEVATO IN ZONA E' TRASFORMABILE IN MINI BEVEREGE VEDI MENU'

DEIDCATO



http://dittuttocamillocatellaniteramo.blogspot.com/2011/11/antenna-zeppelin-iw-2-en-montaggio.html

DICEMBRE 2015

Con l’arrivo dell’estate ho deciso di mettere a riposo la mia antenna verticale R7 della nota casa ed in conseguenza mi sono messo alla ricerca di una filare dalle dimensioni contenute che mi consentisse di operare dai 160 ai 6 metri. Il risultato della ricerca sul web mi ha portato a valutare numerosi progetti, molti dei quali “fai da te”. Tra le proposte più serie ho preso in considerazione l’antenna “Zeppelin” di IW2EN il quale adotta materiali di prima scelta. Preso nota delle raccomandazioni allegate, ho istallato l’antenna sul tetto della mia casa ad una altezza di circa 7 metri e con una cordicella ho ancorato il tutto su di un palo in legno a circa 3,50 dal terreno nel mio giardino senza nessun contrapeso.

Gia dalle prime prove di ricezione con la radio (TS 140S ) i segnali erano sull’ordine del 9+ ed il rumore pressoché nullo. Le prove di trasmissione in fonia hanno dato esito positivo su tutte e dico tutte le bande dedicate tanto che l’ausilio dell’accordatore e stato quasi dimenticato. Il bello arriva adesso, collegando inizialmente numerose stazioni italiane il rapporto ricevuto non e mai e dico mai sceso sotto il 9 e cosi e stato per le altre stazione finora collegate nei vari continenti, ed il bello dove sta?…….. eccolo nelle prime prove di trasmissione effettuate avevo impostato la potenza sui 10 W e mi sono “dimenticato” di questo piccolo particolare … (tutti i collegamenti fatti in Q R P) . Una grande soddisfazione . Un grazie a Giovanni ed alla sua creazione.

IV3FMN

commento e foto di iz5jiw

Ciao,

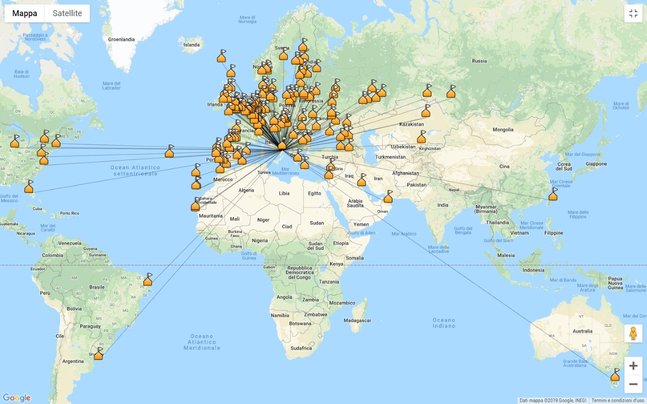

come promesso ti faccio un breve resoconto e ti mando una foto con l'estratto del Log delle prove effettuate dalla tua Zeppelin con balun 9:1 installata a L inverted 9 metri orizzontali e 9 metri verticali che magari potrà essere utile a prossimi OM che debbano per problemi di spazio optare per questa soluzione. Purtroppo come supporti non avevo di meglio che 2 canne da pesca quindi la L non è perfettamente a 90° ma c'è una curva neanche troppo leggera. Ciò nonstante l'antenna risulta accordata in 15 e 20m dove in effetti da il meglio di se. Con i 100 Watt e lo shack da Campo Rom (HI) che mi ritrovo al nuovo QTH sopratutto in 20m ho collegato la Nuova Zelanda sia in fonia che in CW oltre alle Isole St. Vincent dell'arcipelago Caraibico per me New One assoluta. Durante il contest ARRL SSB sono riuscito a collegare diversi stati Americani Centro Orientali in 10 12 15 e 20m. Ho provato poco i 10 e 17m mentre in 40m e 80m ho fatto agevolmente QSO con stazioni Europee, Asiatiche e Nord Africane. Direi risultato più che buono considerando che l'altezza del tratto orizzontale dell'antenna sarà ad appena 1,5 metri dal colmo del tetto. Naturalmente, almeno nella mia sezione Versilia, della quale sono segretario, stai ottenendo grande pubblicità....

Grazie ancora,
