EXTREME ANtENNA: INIZIAMO DA QUI!!!!

Sfatiamo il falso mito della antenna (canna da pesca ) da 10mt.Se avessi uno stilo da 10mt mi risuonerebbe con un radiale da 10mt  o caricato, in 40mt e con un radiale da 3.7mt circa a 3/4 lamda in 15 metri senza NESSUN UN-UN in quanto la antenna e' a circa 50 ohm.    CHE ce lo metto a fare un UNUN  4 o peggio ancora 9:1 ??? boh...In 20mt abbiamo una bella mezzonda circa ipotetici 5000ohm  e un 4:1 0 9:1  con uscita a 200  o 450 ohm come puo far funzionare correttamente un impedenza di 5000? boh.... Forse qualche cosa riesce a adattare in 10mt e forse anche si riesce ad accordare in 80 .  Insomma se avessi uno stilo di 10mt funzionerebbe bene senza trasf. e si accorda per il resto con facilata' con la la sola radio Non e' che se una antenna e' lunga 10mt un altra e' 8 mt quella di 10 renda di piu', se mal concepita come spiegato sopra non va una pippa. Antenna di 10 mt canna ecc. e' frutto di uncompetenza tecnica.... classico direi se ne vede in giro di tutto e di piu' . Ne potrei raccontare per giorni , ma mi fermo qui.

AGGIORNAMENTO NUOVE VERSIONI 2023

Consolidato e in continua upgrade ,progetto della verticale largabanda extreme , da fine 2021 aggiungo delle piccole novita e sono le seguenti.

EXTREME SUPERWIDE fino a esaurmento toroidi da 1000w saranno sempre 2 tipo di potenza

1000w pep e 1600w pep.  Poi solo versione da 1600w pep.  Caratteristiche sempre le stesse tranne

la potenza massima.  SI affianca alla EXTREME le versione ARROW, che mantine le stesse caratteristiche della extreme ma con potenza infereriore e una ottimizzazione per le bande 27mhz 50 mhz.  Ho esegito piu di 1 anno di test per poter avvicinare la extreme il piu possibile a una antenna

risonante per la 27 nel mio caso ho usato una mezz'onda, e nasce cosi il modello ARROW.

Sono simili tranne che la arrow ha una certa miglioria  per uso in 27 ma e' anche dovuto a un toroide piu piccolo , infatti la potenza massima e' di 550w Pep ssb.


        EXTREME SUPER WIDE ANTENNA TUNABLE ° 1.8-70 MHZ °

toroidi non di comune uso, scelti per aver ampi margini di stress, molto difficile distruggerli.!!!!

                                   purtroppo le cose buone hanno un costo elevato.

       nella foto un normale trasformatore da 600w testato  con ben 1500w in fm per 2 minuti senza                                                     surriscaldamenti eccessivi senza danni.

                    ovviamente le versioni da 1600w pep son 4 volte piu' grandi di quello della foto

                                                         che e' montato sulle ARROWS

Antenna larga banda sintonizzabile da 1 a 70mhz.   eccellente resa  al top  6-40MT, VERY LOW SWR

 DA NUMEROSI TEST DI QUESTA ESTATE E RISCONTRI DA PARTE DI COLLEGHI PARE CHE CON UN                                     SOLO  RADIALE DA 5MT LAVORI MOLTO BENE UGUALMENTE.



NON necessita ass. di controventi , ALLUMINIO CON SPESSORE DI 2.5mm  A Scalare.

potenza versione 1    1000w pep pari a circa 700w rms   ssb  modi digitali 150w ***

potenza versione 2    1600w pep pari a 1200w circa rms ssb , modi digitali 300w***

config. TOP , radiali 2   uno da 5 per le bande piu alte uno da 12mt per  30-40mt

swr medio 2,0:1

palo accettato max 40mm  minimo 25mm

montaggio al suolo o tetto sufficiente 1.0 mt da questi.

lunghezza 8mt°°



***  modi digitali vanno rispettati i tempi di riposo per il trasformatore con duty cycle di tx rx 1:4



Le nuove versioni montano toroidi molto robusti e sono state ottimizzate per le frequenze dai 6 ai 40mt dato che per gli 80mt e' sempre migliore una polarizzazione orizzontale rispetto al verticale.

Nonostante cio' la mia e molto altri la accordano con yaesu ft991a con facilita' sia in 80 che in 160mt

e facendo pure qualche collegamento.



per che usa al top l'antenna tra i 6 e i 40mt   i radiali devon esse uno da 5 e uno da 12mt che si puo

appoggiare per terra o sul tetto.  Questa configurazzione quasi esclude l'uso dell'accordatore.



Per che vuole usare anche le bande basse ,80mt ,la miglior configurazione radiali e ' 3 6 9 e 21mt, swr meno lineare ma cio' non SIGNIFICA NULLA su questi tipi di antenna  e migliore adattamento per 80mt.



          ATTENERSI ALLE REGOLE DI MONTAGGIO DEL MANUALE IN DOTAZ. PER IL MIGLIOR

                                                                        FUNZIONAMENTO





 Nota . Nella (VERA) realta' l'antenna funziona bene anche in 80mt nonostante sia di una lunghezza non   eccessiva. Resta il fatto che spesso se non arrivate a 9+++  non vi considerano e molte stazioni

hanno un qrm di 9 fisso che se non superate non e' causa del qrm che hanno , si da la colpa alla antenna !!!!!




ARROW SUPERWIDE ANTENNA 1-70MHZ ( upgraded for 27  50 mhz )

Antenna larga banda sintonizzabile da 1 a 70mhz.    OTTIMIZZATA anche per  27 28 50 70 MHZ

lunghezza 8mt°°

NON necessita ass. di controventi ALLUMINIO CON SPESSORE DI 2.5mm  A scalare.

potenza 550W PEP

config. minima radiali 2   uno da 5 per le bande piu alte uno da 12mt per  30-40mt

swr medio 2,0:1

palo accettato max 40mm  minimo 25mm

montaggio al suolo o tetto sufficiente 1.5mt da questi.



NOTE. questa versione nasce per quelli che voglion usarla anche in 27mhz, e dato che tutti i sistemi

largabanda tendono a degradare salendo di frequenza e' stata ottimizzata cercando di avvicinarla il

piu possibile a una risonante. Restando comunque un antenna largabanda da 1 a 70mhz non potra' mai esser identica nel bene o nel male a una monobanda dedicata.

Conclusioni per i 27. Dopo vari test di raffronto con una mezzonda i risultati sono stati che nelle vicinanze tra 10 e 30km di distanza ARROW e' spesso leggermente inferiore alla dedicata mezzonda.

0ltre i 30km a volte e' migliore una e a volte l'altra ma con differenze di segnali minimi. Sulla vicinanza entro i 30km se la stazione e' tra le montagne spesso ARROW e' migliore.

Sui DX cOn spagna per 80x100 migliore sempre ARROW,  per distanze con stazioni brasiliane dipende molto da punto di caduta del segnale con cio voglio dire che mentre sale sulla mezzonda scende sulla arrow e viceversa , quando tende a scendere sulla mezzonda la  ARROW  ha un netto incremento.  Questo il risultato direi piu' che buono per un antenna che comunque fa da 1 a 70mhz

nei dx in 27e 28 ovviamente, concludo dicendo che si comporta molto molto bene.

NON E' UN ANTENNA SPECIFICA PER LA 27 RIBADISCO ANCORA ,CHE E' IDENTICA ALLA EXTREME

CON QUALCHE MIGLIORIA PER USO IN 27 50 E 70MHZ







           sistema di fissaggio rinforzato suppoti in nylon caricato fibra di vetro e contro collare in PP.

                                                       MONTATO SU EXTREME E SU ARROW


    QUI SOTTO VARI COMMENTI ECC. ECC. DA ANNI DI ESPERIENZA

Dice un tizio: una canna da pesca di lusso! forse una canna da pesca NON CANNA da pesca, ma un antenna studiata.  Qsl della base russa -POLO SUD- collegata con 100 w per una settimana ,durante i primi test della antenna oggi arrivata e chiamata EXRTEME .


                    IK2QBA CON QRP SHIMIZU DENSHI 7W E ANTENNA EXTREME SUPERWIDE

                                                                             40MT

                                                                             20MT CANADA

                                                                               20MT RUSSIA

Stupenda radio Giapponese venduta in Semi Kit negli anno '80 questa è la versione S quindi è un QRP potenzamassima in FM 10 Watt.Una meraviglia sia inricezione che in trasmissione in questo periodo di scarsissima      propagazione con un antenna Verticale broadband modello Extreme Wide


     VISTO CHE SI E' TROVATO BENE IW3IDZ MI SON PERMESSO DI METTERE QUESTI FILMATi .



FOTO SOTTO:

Settembre 2014. TEST su carico resistivo serie speciale di toroidi per EXTREME. Estrema larghezza di banda ed swr molto piatto unitamente a ottima efficienza.  . Sono gli stessi montati nei doppi UNUN contenitore bianco .

superwide non ferrite toroids
superwide non ferrite toroids

ALCUNI FEEDBACK


FRANCESCO IK8KPT GIUGNO 2022

Buongiorno Giovanni

  sono Francesco  IZ8KPT finalmente ho montato l'antenna , risultati molto molto buoni , ottimo ROS : 1,3 in 40 metri , 1,7 in 20 metri , 2,1 in 15 metri e 1,7 in 10 metri ; sulle altre bande wharc ROS intorno a 2 e sugli 80 metri 2,4 . Ho seguito le istruzioni alla lettera , due radiali filari da 5 e 12 metri fatti con il Diplofex 52 Max dalle seguenti caratteristiche :

Conduttore: Rame puro elettrolitico al 99,99%

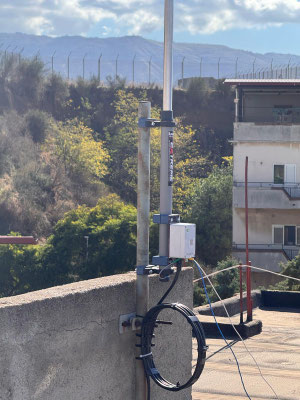

 Come cavo coassiale  ho utilizzato 40 metri di Belden H155 , il choke è stato effettuato con sei spire su un diametro di circa 20 cm sempre del medesimo cavo coassiale .

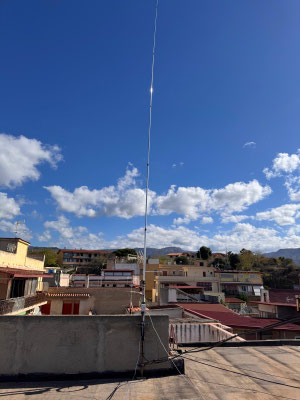

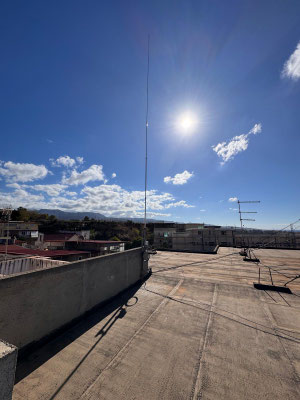

  L'antenna è stata montata ad 1,80 circa dal tetto.

Senz'altro sono rimasto molto contento ah dimenticavo , per essere una verticale è Silenziosa

  Grazie ancora Francesco IZ8KPT


OTTOBRE 2019     I1VPJ


Ciao Giovanni,

ho acquistato da te qualche mese fa l'EXTREME e mi ha sbalordito il suo utilizzo in banda 160m.

Data la conformazione particolare del tetto del mio condominio (protezione perimetrica in acciaio

inossidabile) con la tua verticale riesco a fare collegamenti in 1840 kHz.

Ti allego rapporti di alcuni di questi collegamenti e la situazione di installazione della verticale.

Grazie e 73's da Ciao Giovanni,ho acquistato da te qualche mese fa l'EXTREME e mi ha sbalordito il suo utilizzo in banda 160m. Data la conformazione particolare del tetto del mio condominio (protezione perimetrica in acciaio inossidabile) con la tua verticale riesco a fare collegamenti in 1840 kHz.Ti allego rapporti di alcuni di questi collegamenti e la situazione di installazione della verticale.

Grazie e 73's da Paolo I1VPJ


OTTOBRE 2019 IV3CMW

Buongiorno Giovanni,

complimenti sei stato velocissimo. Ieri pomeriggio con mia gran sorpresa l'antenna mi era' gia' stata

recapitata.

Sei stato velocissimo. Comunque ieri sera in maniera molto veloce l'ho montata. Ho messo un

radiale di misura sconosciuta, giusto per provare.

In 20 m 1,1 su tutta la banda, In 40 metri 1,8 in 10 metri 1,5 .In 80 metri ros alto ma si accorda

senza fatica. Pero' ripeto montata in 10 minuti giusto per provare.

Ho provato a fare dei collegamenti con 70 watt ottimi risultati in 20m a livello europeo, in 40 a

livello nazionale i corrispondenti mi hanno passato rapporti reali oltre il nove e non meno di 8.

Oggi se trovo il tempo inizio il set up serio, come da te consigliato. Quando tutto sara' sistemato a

dovere, ti informero' sulle performace dell'extreme dalla mia posizione.

Ti voglio ringraziare per la tua disponibilita', gentilezza e rapidita' nella consegna del materiale

un abbraccio IV3CMW Gianfranco



EXTREME DI IU7EKB  APRILE 2019

                                         UN vero OM , l'ha messa a punto in modo eccellente.


E ANCORA  EXTREME --DANIELE IZ0MTT    SETT. 2018

Buonasera Giovanni

Ho acquistato l'extreme circa due mesi fà, a causa di varie cose non mi è stata possibile montarla fino a una settimana fà. E volevo informarti della mia positiva esperienza con questa tua bellissima antenna.

Avevo un rimasuglio di 18 metri di rg58 e ho usato quello provvisoriamente,in attesa di mettere in un secondo tempo un cavo migliore. Ho costruito l'rf choke come da te descritto sul foglio allegato all'antenna.

Il palo di sostegno sul tetto non è alto, un metro circa abbondante, è quello dove precedentemente avevo la falcon out 250-b (unica antenna usata in 10 anni di attività),ma da prove fatte non mi sembra che la cosa dia particolari problemi .

Ho steso i 3 radiali da 4,6 e 9 metri, fatto varie prove per trovare il ros migliore....ma ho visto che non ci sono sostanziali cambiamenti. Il ros più basso di base è in 20 e 17 metri,con l'accordatore riesco ad accordare bene tutte le hf e i 6 metri. In 15 metri e 10 l'accordatore fatica un pò di più ad accordare, ma dopo qualche secondo il valore di 1,5 o meno viene raggiunto. Direi che in linea di massima va benissimo, magari più in là sostituisco il palo e cambio cavo.... Per quello che riguarda il rendimento sono entusiasta, già dalla prima prova ho notato una sensibilità enormemente superiore alla più che mediocre antenna precedente (in 10 anni di attività, lo s-meter quasi mai andava oltre il segnale 9,ora è quasi la norma con i segnali più forti). Anche in questo periodo di magra ho fatto ottimi dx, gli USA in 40 metri in cw e l'alaska in 20 metri fonia per esempio ,con sTrepitosi rapporti da entrambe le parti. Per concludere ti faccio i complimenti per questo gioiellino che hai costruito, veramente fantastica (anche carinissima esteticamente).

buona serata -Daniele-IZ0MTT


SETTEMBRE 2018 IK2QBA SFONDA LA PROPAGAZIONE                            CON LA SUPER EXTREME

LUGLIO 2018 IU2JHU ALBERTO

Ciao Giovanni, ormai mal contati, sono passati 4 mesi da quando ho fatto installare sul tetto la tua antenna, modello EXTREME SUPER WIDE VERTICAL ANTENNA 1-50MHZ, e ho pensato di scrive queste due righe sulle prove e risultati ottenuti.

Svetta su un palo da 5 metri direttamente sul piano tecnico dell’ascensore, anche perché il mio tetto è in metallo e “funziona” da mega piano di massa, ma in totale arriviamo a circa 40 metri dal livello stradale.Ho utilizzato un solo radiale da 15m esatti ed è stato avvolto su un tubo di plastica con diametro da 25cm, tipo una grossa induttanza, con 4 metri in aria libera.

Bene accesa radio con metà potenza......si parte e verifichiamo inizio, centro e fine banda le stazionarie su tutte le bande HF......a parte qualche intervento dell’accordatore, ma nulla di trascendentale risponde a meraviglia. Proviamo anche sugli 80m....una verticale ???.....bene funziona.....non benissimo è vero.....ma funziona....considera che senza sforzo e grandi potenze in gioco ho fatto diversi DX fuori EU con soli 70W !!!! Conclusioni L'antenna utilizza ottimi materiali e la costruzione artigianale non ha nulla da invidiare ai nomi più blasonati e con prezzi decisamente più importanti.

Bene non mi resta che alzare al massimo la potenza (i miei SOLI 100W del RTX) e fare di più del Brasile, Argentina,Emirati Arabi......etc. Questo sia per te motivo di continuare su questa strada e attendiamo altre antenne sempre più Performanti !!!!!

Ciao Giovanni Grazie e ci vediamo quando passo.

Alberto IU2JHU


MAGGIO 2017 IK2QBA ENRICO FEED

Ciao Giovanni,

volevo scriverti da un po' questa recensione circa la tua antenna EXTREME SUPER WIDE, inizio col dire che sono molto contento ed è diventata la mia antenna preferita per vari motivi che vado ad elencare.

E’ molto leggera, si monta in un attimo, è di ottima qualità, non serve nessun genere di tirante, con il vento non da nessun problema, ha un costo accessibile a tutti, è bella da vedere ha un suo fascino, e la cosa strana è che funziona anche molto bene !!!

Sai di solito tante belle parole ma poi non vanno bene, questa va veramente bene io sto avendo delle soddisfazioni che non mi sarei mai aspettato da una antenna così semplice e tutto sommato non molto grande.

E’ chiaro che non si può pretendere la luna , ma io senza lineare negli ultimi due mesi di propagazione scadente ho fatto, Usa, Porto Rico, Brasile, Alaska, Barbados, Argentina, Canada, Antartica sinceramente credevo fosse difficile uscire dall’Europa invece…………………!! Io l’ho montata su un paletto di due metri da terra nel giardino e con tre radiali rispettivamente 3, 6 e 9 metri messi nella recinzione ho ottenuto un rapporto di ROS buono un po' ovunque e con l’accordatore della radio vado 1 : 1 su tutte le bande, certo gli 80 metri sono un po' al limite.

Che dire ? Beh che io te ne ho presa una in Dicembre e poi un mese fa ne ho presa un’altra “per sicurezza” !!

Se la pubblichi questa recensione vorrei dire a chi legge che sulle varie chat, forum, ecc. scrivono della gran boiate tanto per parlare, ripeto se una persona non è stupida non chiede a questa antenna quello che non può fare, troverà invece che fa molto di più di quello che uno si potrebbe aspettare da uno stilo di 8 metri circa.

Bravo Giovanni la tua Extreme mi piace tantissimo.



73 Enrico IK2QBA


COMMENTO DI MAURIZIO IU5HIV  ---OTTOBRE 2016--

Buonasera Giovanni IW2EN,

sono Maurizio Diana IU5HIV,da pochissimi mesi felice possessore della tua verticale Extreme Super Wide e volevo lasciarti questa mia recensione per il tuo sito web.Veniamo subito al dunque,appena arrivata ottima l'impressione per  l'accuratezza dell'imballo e l'impressione "rocciosa" che le varie parti di alluminio danno visivamente.Non solo visivamente perchè dalle mie parti ultimamente il vento non scherza ma la tua antenna pare proprio non soffrirne,l'assemblaggio poi è uno scherzo,addirittura i vari pezzi di alluminio sono tracciati con la misura giusta dove collocarli nelle fascette stringi tubo.Uno scherzo da ragazzi assemblarla e posizionarla definitivamente.Nonostante l'antenna sia messa in posizione non troppo felice, a due metri e mezzo da terra e vicinissima alla casa(alta tre piani)...a due metri e settanta centimetri infatti si trova davanti un bel terrazzo con 12 metri di ringhiera...il ROS(utilizzando solo il Tuner interno della radio) si mantiene su una media del 2:1 secondo l'SX 600 Diamond messo dopo verso l'antenna.. Io l'ho installata seguendo le tue istruzioni con tre radiali lunghi 4,6 e 9 metri e poi ne ho aggiunto un altro lungo 11 metri.

Non contento a un certo punto ho tolto i radiali filari stesi in lunghezza e ne ho ideati io quattro ...diciamo in maniera "caricata" dall'ingombro minimo(di cui non aggiungo altro volendo farne

un articolo prossimamente su RadioKit Elettronica di cui sono un collaboratore),ebbene i risultati sono ottimi,per quel poco che l'ho provata nell'ambito europeo ricevo sempre rapporti superiori o al minimo uguali a quelli dei corrispondenti anche se questi usano Yagi di vario genere o Quad eccetera...non sembra vero ma questa è la verità,la pura e semplice verità,naturalmente escludo gli 80 e 160 metri.

Bene Giovanni, grazie per il tuo ingegno,hai pensato e costruito un'altra ottima verticale dai 10 ai 40 metri...che costa ben poco rispetto ad altre antenne ben più blasonate ma probabilmente inferiori come prestazioni...



73, Maurizio Diana IU5HIV




COMMENTO LUGLIO 2016 DARIO IZ8LKL

: Buon giorno Giovanni, volevo lasciare una mia recensione sull'antenna "Extreme super Wide". Prima di tutto GRAZIE per la Tua immensa disponibilita', dimostrata prima durante e dopo !!!! L'antenna e' ottimamente costruita in tutte le sue parti ed e' molto semplice da montare, infatti l'istallazione e' stata eseguita con l'aiuto di mio figlio Vincy di 11 anni, hihihihiiii !!! L'antenna, dai 6mt ai 40mt (per me) FUNZIONA egregiamente, con un rapporto di ROS che il mio pessimo apparato (FT 450) riesce a gestire in maniera brillante, poi quando si scende, diventa tutto piu' difficile. Durante una notte on the air ho girato il "mondo", con rapporti ricevuti molto lusinghieri, il tutto con i soli 100watt dell'apparato. Grazie ancora Giovanni per la Tua realizzazione, che ripeto, FUNZIONA !!!!!!! Cosa da non trascurare e' anche il prezzo, di gran lunga inferiore a quello di altre antenne verticali "blasonate" !!!! Cosa dire ancora ??? Semplicemente GRAZIE di tutto, e grazie per aver messo a mia disposizione la Tua competenza, la Tua proffessionalita' e sopratutto il Tuo tempo !!!! CONSIGLIATISSIMO !!!!!!
73's Dario IZ8LKL also KE7TUK


commento aprile 2015 da IU3BUJ op Angelo

buon giorno giovanni  volevo farti i comnplimenti per l'antenna extreme acquistata da te il settembre scorso, dopo sei mesi che la sto usando devo ritenermi completamente soddisfatto, ora ti esporro' quanto segue: in fase di montaggio osservavo le varie sezioni dell'antenna che sono spesse il che
nella mia zona (sono in linea d'aria da trieste circa 70 km) la bora si fa sentire parecchio e notavo che l'antenna nonostante le curvature non ha mai subito danni premetto che come da manuale non e' contro ventata.. ho fatto delle prove comparative in varie frequenze il punto forte dell' antenna
sono: dai 10 ai 20 metri mi ha permesso di collegare  vari stati ne accennero' alcuni: canada ,nord america,venezuela.porto rico, brasile, argentina,australia, emirati arabi, stato del gabon/centro africa/ gibuti ,benin ecc.non cito l'europa che lo fatta sia con le bande sopraindicate che in quaranta metri; per le altre bande obbiettivamente non si puo' pretendere nulla in quanto la lunghezza fisica dell' antenna non permette di fare un gran che'. cio' esposto deve dire che in rapporto qualita' prezzo sono molto
sodosfatto dell' antenna percio' ti rinnovo i miei complimenti per l'impegno e sperimentazioni fatte da te. 73. IU3BUJ


commento di Michele IZ8XOV marzo 2015

Ciao Giovanni, sono Michele IZ8XOV e questa è una mia breve recensione della verticale “Extreme Super Wide” che ho appena montato e testato “On-Air”. Posso dire che l’antenna è davvero ben realizzata in ogni sua parte ed è praticamente pre-montata in quanto il corpo principale composto dal trasformatore 4:1 e le piastre di fissaggio sono già assemblate e occorre solo inserire i vari elementi in alluminio ed issare l’antenna. I materiali sono di ottima qualità, (i tubolari in alluminio sono di buon spessore), così come il trasformatore con rapporto 4:1 perfettamente stagno, (l’antenna è autoportante e non necessita tiranti).

Avendo realizzato e provato un’ampia gamma di antenne posso dire che la Extreme mantiene le sue promesse e lavora bene su un ampio spettro di frequenze grazie anche agli ottimi toroidi impiegati (personalmente ho scelto la nuova versione “AmoFlux Magnetics” – toroidi azzurri, davvero eccellenti). Ho testato l’antenna con ottimi risultati sulle mie bande preferite per fare Dx ovvero dai 20 ai 10 metri warc incluse, riuscendo a collegare in fonia coi soli watt della radio molti paesi oltre oceano ed isolette tropicali. In 40/80 metri solo paesi europei ed alcuni corrispondenti italiani ma solo per il poco tempo dedicato a queste bande. Ringrazio inoltre Giovanni per la cortesia dimostrata, persona davvero squisita e sempre disponibile.
Questa è una foto della mia Extreme sul tetto di casa

             QUESTA E' LA ANTENNA EXTREME COME SI PRESENTA IN VERSIONE DEFINITIVA

             IL CHOKE NON E' NECESSARIO SIA FATTO COME DA FOTO
