PERIODICAMENTE ESEGUO RICERCA SU VARI TIPI DI TOROIDI NON NORMALMENTE CONOSCIUTI

AL FINE DI AVER UN DISPOSITIVO SEMPRE CON CARATTERISTICHE ECCELLENTI E AL TOP.

ESISTONO CENTINAIA DI TIPI CON CARATTERISTICHE PARTICOLARI. SOLITAMENTE I BALUN SONO

FACILMENTE REALIZZABILI CON QUALSIASI MATERIALE MA GLI UNUN CHE DEVONO LAVORARE

SPESSO SU ANTENNE LARGABANDA MAGARI DOVE UN FILO DI 20MT SARA' UTILIZZATO PER FREQUENZE DA 1 A 50MHZ, IL TRASFORMATORE DEVE ESSERE FATTO CON UN CERTO CRITERIO.

VISTO LA CRICITA DEL SISTEMA UNUN-FILO CHE DIVENTA UNA ANTENNA E LE IMPEDENZE SONO

VARIABILI DA POCHE DECINE DI OHM A 1MIGLIAIO CIRCA, ED AFFACCIATE SOLITAMENTE A UN

TRASFORMATORE 9:1 DA 450 OHM, QUESTO NON PUO ' SEMPRE DISSIPARE LA POTENZA MASSIMA SU TUTTE LE FREQUENZE. QUINDI DEVE POTER AVER CARATTERISTE PARTICOLARI

SOPPORTARE SOVRACARICHI , EVITARE IL PIU POSSIBILE DI ANDARE IN SATURAZIONE O IN PERDITA E ALTRO. PER QUESTO MOTIVO UN BUON UNUN NON E' SEMPLICE DA FARE, NON BASTA METTERE IL FILO IN TEFLON PER EVITARE CHE SI COLI PER LE TEMPERATURE ELEVATE

O PER ALTRI MOTIVI, BISOGNA PUTROPPO CERCARE I MATERIALI , O MEGLIO LE MISCELE MIGLIORI A DISPOSIZIONE AL FINE DI AVER UN BUON RENDIMENTE DEL SISTEMA .

QUESTA RICERCA MI HA COMPORTATO ORE ORE DI CONSULTAZIONI DI DATI NON DA POCO

IN PIU' HO DOVUTO COMPERARE CAMPIONI DA OGNI PARTE PER ESEGUIRE I TEST.

COME SEMPRE NESSUNO DI QUESTI UNUN E' STATO FATTO A CASO.

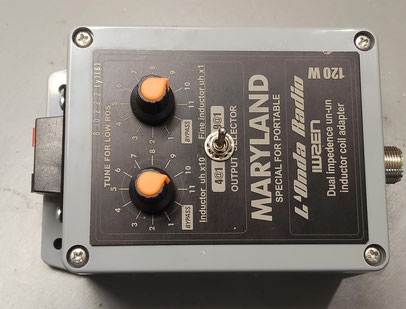

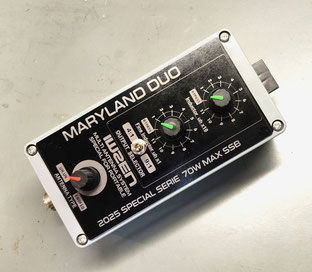

MARYLAND UN.UN ULTRA TUNE FOR MULTI USE vers. 2.0

Eccezionale progetto ideato per aver il massino delle possibilita' di utilizzo in portatile. Oltre a un doppio UN.UN integra un sistema di bobine variabili a passi da 1 e 10 uh. MARYLAND e' in grado di portar un filo di pochi metri sempre in accordo verso l'uscita del UN.UN. in configurazine piu prossima ai 200 ohm o 450 ohm. E' possibile avere automaticamente configurazioni di 3/8 ,1/2 ,5/8, 1 lambda e quindi un swr sempre prossimo a 1.2 escludendo quindi l'uso dell'accordatore.P ossono esser fattibili antenne del tipo random, verticali su canna da pesca oppure MARYLAND e' anche in grado di far funzionare antenne a loop quadrato rettangolare o a delta.

CARATTERISTICHE:

  • Doppio un.un selezionabile 4:1 9:1
  • induttori step di 1 e 10uh bypassabili  da 1 a 111uh
  • frequenza 1-50hz
  • potenza 120w pep ssb
  • potenza 50w psk fm ecc.
  • peso 300g
  • flangiato per fissaggio
  • in 50 ohm so 239


UN UN 9.1 200W MAX FOR ALL USE

UN UN 9.1 HIGH FLUX 200W
UN UN 9.1 HIGH FLUX 200W

Ormai ultrafamoso e collaudato UN-UN 9:1 per variE applicazioni, longwire zeppelin bevarage e tante altre antenne filari aperiodiche.

Potenza massima 200w trasformazione da 50 a 450 ohm, stagno, la plastica e' indegradabile da agenti atmosferici.  SPECIALE PER LONGWIRE, ZEPPELIN, RAMDON WIRE , BEVERAGE

la foto mostra il trasformatore rosso solo per una questione fotografica

SPECIAL SERIE DOPPI UN UN 4:1 E 9:1 500 E 1000W

UN UN DOPPI 4.1 9:1
UN UN DOPPI 4.1 9:1

Nuova serie doppi un un rapporto 4:1 e 9:1 indipendenti. Contenitore HAMMOND con flange di fissaggio in abs stagno. ULTRACOMPATTI , ideali per uso emergenza o postazioni fisse e mobili.Toroidi MAGNETICS SENDUST CORE , molto versatili, maggior flusso, quindi piu potenza, non saturano , alta stabilita' anche al variare delle temperature.Restituiscono un basso valore di swr anche con fili corti e con forti disadattamenti. Possono far funzionare contemporaneamente 2 fili  per maggior efficenza radiante grazie ad uno sfasamento d 180 gradi tra le 2 uscite, cioe uno per uscita. Potenze DISPONIBILI da 500w 1000w pep. Operano da 100khz reali a 50mhz  SPECIALE PER RAMDON WIRE, LONGWIRE ,ZEPPLEIN BEVERAGE, CANNE DA PESCA, V BEAM .

info tecnico:da OTTOBRE 2014 -toroidi  SENDUST COREpermeabilta' media riluttanza media , bassa isteresi= minor perdita piu efficenza.



SERIE LIMITATA DOPPI UN.UN 500W PEP

Serie UN-UN slim limitata, usa dei toroidi MAGNETICS di nuovo concetto studiati per qualsiasi uso, ma in particolare per canne da pesca . I contenitori sono una serie piu piccola e compatta , con doppia battuta, stagni e in materiale antiurto e per esterno. Per i costi abbastanza esosi del toroide la possibilta' di replica e' limitata . Anche questa configurazione ha 2 uscite sia 4:1 e 9:1 quindi 200 e 450 ohm, frequenza di utilizzo da a 1 a 60mhz. La versione e' unica da 500w pep 300w nominali ssb sulla sua impedenza di uscita. Possono esser collegati 2 fili contemporaneamente e altro...........

i contenitori sono dotati di flangia di fissaggio.

Da ottobre 2014 toroidi usati : amorfi, AmoFlux Magnetics. Sopportano uno stess maggiore

sui disattamenti di impedenza nel caso di antenne longwire e filari varie.

Nota :non confondetelo con il blu della eco che era una ferrite verniciata.



SPECIAL FOR PORTBLE DOPPIO UN UN 4:1 9:1 FISHING POLE CANNA DA PESCA E RANDOM WIRE

200W MULTIUSE 4 E 9:1 UN UN
200W MULTIUSE 4 E 9:1 UN UN

Doppio UN-UN per canne da pesca .

Studiato per applicazioni portatili su canne da pesca , offre l'oppotunita'

di avere piu possibilita' di accordo grazie ale 2 impedenze di uscita.

rapporto 4:1 e 9:1 poenza 200w pep leggero soli 120grammi , non stagno

frequenza di utilizzo da 100khz a 35mhz .



UN UN DOPPI SERIE SCATOLE GEWISS

SERIE GEWISS BOS 4:1 9:1 UN UN
SERIE GEWISS BOS 4:1 9:1 UN UN

Altrettanto famosi UN-UN doppi 4:1 e 9:1 due un un in uno solo nella foto si vedono i modelli per potenze da 1000w e 1600w pep. contenitori stagni STANDARD. SAERIE per esterno a lunga durata

2 uscite distinte per antenne verticali o filari . SPECIALE PER RAMDON WIRE, LONGWIRE ,ZEPPLEIN BEVERAGE, CANNE DA PESCA, V BEAM ORIGINAL ZEPPELIN, T ANTENNA. ECC ECC

VECCHIE SERIE SOSTITUITE DAI CONTENITORI HAMMOND



OBSOLETI.

UN UN 4:1 O 9:1 SERIE HIGH POWER FERRITE *TRADIZIONALI*

SOLO DISMOTRATIVO ,OBSOLETO.



Serie di un-un per applicazioni da 1 a 30mhz replica identica ai piu famosi balun americani.Adatti per alte potenze per LONGWIRE , ZEPPELIN , RAMDOM VIRE , CANNE DA PESCA , VERTICALI .

Ferrite a  media permeabilita' (simile ma non ft240k), filo rame rivestito in teflon isolamento a 20kv,scatola stagna ,

isolamento ulteriore in tubetto gomma vetro sull'uscita. Questi sono diversi dai toroidi usati nelle versioni

HIGWIRE sopra elencate.

VANTAGGI RISPETTO AI TORIDI USATI DA ME SERIE HIGHFLUX MAGNETICS.

Maggior resistenza alle potenze elevate , alta linearita su carico di 450 o 200 ohm fin quasi a 50 mhz.

SVANTAGGI RISPETTO AI TOROIDI MAGNETICS HIGHFLUX USATI NEI MIEI BALUN.

Tendenza a generare spurie durante ilimiti di saturazione, non riescono ad adattare con basso swr fili con lunghezze corte sopratutto i 10mt delle canne da pesca,hanno valori di swr che posso spesso uscire dal range dell'accordatore della radio. In alcuni casi sono piu accentuati effetti di rf di ritorno .



VERSIONI

4:1 DA 1000W MAX

9:1 DA 1000W MAX

9:1 DA 2000W MAX

4:1 DA 2000W MAX



NOTA.  LE SEGUENTI REALIZZAZIONI SONO LA MEDESIMA REPLICA DEI FAMOSI BALUN DESIGN, BUXCOMM ECC ECC CHE TROVERETE OVUNQUE IN INTERNET.



AGGIORNAMENTO AGOSTO 2013

Questo link NUOVO serve per trovare la lunghezza ideale per un antenna adattata

con balun un.un .

http://udel.edu/~mm/ham/randomWire/

MISURE ADATTE PER ANTENNE FILARI CON UN-UN

CON UTILIZZO 4:1   MT 8.8 10.5 12.5 X FREQ. DA 3-30

CON UTILIZZO 9:1   MT 17.7 22.7 25.6 32.6 36.2 45.1 61.8 105.7 124 129  X FREQ DA 1-30

tabella x toroidi t200 NON IDONEA A UN-UN E BALUN HIGHWIRE

SWR tipico rispetto alla lunghezza cavi. SWR varia in base alla topografia, orientamento del filo e l'uso di terra o contrappeso. Per ottenere i migliori risultati, utilizzare il più lungo cavo indicato in tabella che la  misura rientrin nei  vostri vincoli di installazione. Installazione del filo come L invertita cambierà l'impedenza  al punto di alimentazione e la messa a punto del filo, limitando così le bande disponibili. Le righe di colore sono più lunghezze totali da utilizzare per la copertura completa dello spettro HF.
Provare ad installare questi tre modi diversi gli unun. Uno con il polo negativo a massa, un altro con un filo di contrappeso minimo di 9 metri e il terzo senza connessione a nulla. In questa ultima configurazione il cavo coassiale  fungerà da contrappeso, ma si dovrebbe avere 60 piedi + di linea di alimentazione di provate questa opzione  .  MISURE IN PIEDI MOLTIPLICARE PER 0.303 PER OTTENERE I MT.

MARYLAND UN.UN MULTIUSE FOR ANY APPLICATIONS

MERYLAND MULTIUSE SYSTEM UN-UN
MERYLAND MULTIUSE SYSTEM UN-UN

Nuovo sistema per ft 817 e tutte le radio portatili, MARYLAND ULTRATUNE

permette di mandare in risonanza qualsiasi filo o antenne wipe o altro.

Ora in contenitore HAMMOND slim compatto.Incorpora un sistema di L tuninig similare a quello usato sulla miracle antenne ma con potenza di picco di ben 200w.Questo apperecchio e' stato concepito anche per esser abbinato a canne da pesca non richiede uso di accordatore puo operare da 1 a 50mhz per lunghezze di filo di minimo 4 mt fino a qualsiasi lunghezza.

sostituito da versione nuova 2.0 vedi pagina..

dicembre 2013 baluns feeds.

Ho il piacere di inviarti risultati ottenuti con il tuo balum (e qualche foto):
filare di 28 mt. di cavo acciaio zingato da 3mm., altezza dal suolo circa 6 mt. , rf choke 7 mt. di rg213 mini su supporto da 31 cm.
Aumento di numerosi punti rispetto alla verticale (ascolto stazioni che prima non riuscivo) e drastica riduzione del rumore
ROS inferiore a 1:1.5 da 160 a 30 mt. l'accordatore del FT-1000MP MARK-5 accorda senza nessun problema.
Ho fatto un ottimo acquisto con il tuo balum.
Ciao e complimenti.
                                                                  Giacomo
