aggiornamento 2024                                                     10 ANNI e PIU' DI INFINITY WIRE......

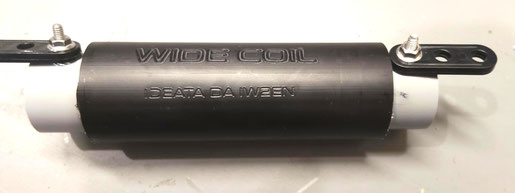

NUOVO SISTEMA DI FISSAGGIO PER BOBINE ALTAMENTE RESISTENTE E DUREVOLE ALLE INTEMPERIE.

                          OVVIAMENTE SOLO °L'ONDA RADIO° USA MATERIALI PROFESSIONALI 70MM X 27MM
OVVIAMENTE SOLO °L'ONDA RADIO° USA MATERIALI PROFESSIONALI 70MM X 27MM
                                                       HIGH PERFORMANCE TRANSFORMER
HIGH PERFORMANCE TRANSFORMER

Si dice che infinity wire sia meglio di altre simili: si dice.

Noi non usiamo i soliti toroidi -PULCINELLA-  ft240-43 , 290-43   materiale FACILEMNTE SATURABILE

Noi non incolliamo piu toroidi , peche' conosciamo bene i risultati, conosciamo induttanze e reattanze

Noi oltre all'esperienza abbiamo le conoscenze tecniche per scegliere i materiali piu' adatti.

Noi usiamo rame come indicato da quasi 100 anni da Marconi, non acciaio (cattivo conduttore)

Noi possiamo ridimensionare e RICALCOLARE induttori e lunghezze.

Noi facciamo ricerca tecnica , non copiamo.

Per questo forse si dice giusto ,che sian meglio di altre.

Sistema antistrappo brevettato( Talafu inc. ) , non nuovo ,fornito per un certo periodo , poi non dato in corredo in quanto molti lo gettavano.   LA MOLLA interna rende elastico e indistruttibile il sistema di fissaggio del raditore.  Sicuramente efficiente e molto piu elegante del sistema di fori e foracci e giri del filo adottatto su altre antenne.



                                   QUESTO E' FRUTTO DEL CERVELLO DEL COSTRUTTORE

                                   COME IL SISTEMA DI PROTEZIONE A TUBO DELLA BOBINA

                                   CHE NEPPURE I CINESI CHE FANNO VISITA AL MIO SITO HANNO

                                   SCOPIAZZATO.        TRANNE UNO NN CHINA

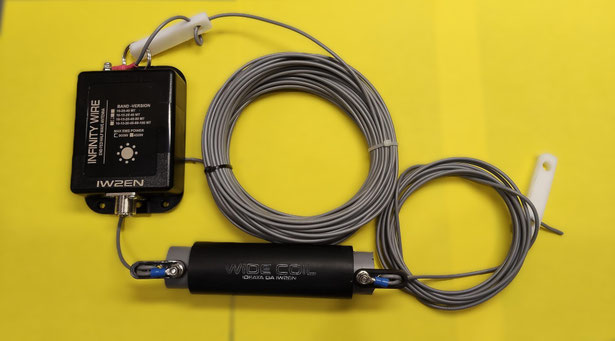

infinity wire end fed half wave antennA system


VERSIONI FISSE ✔

                                 MENO FOTO CI SONO MENO COPIANO LE IDEE DEGLI ALTRI🧗‍♂️

CARATTERISTICHE TECNICHE.

  • antenne risonanti mezzonda multibanda (non hanno nulla di comune con longwire)
  • versioni da 1250w pep pari a 900w rms in SSB  e 200w max altri modi
  • versioni da 600w pep pari a 420w rms in ssb e 120w altri modi.
  • Banda passante , 10 15 20 40mt ogni versione tutta.
  • banda passante 80mt 200khz per la 39.7 mt di lunghezza
  • banda passante 80mt 130khz per la 23.5mt di lunghezza
  • banda passante 80mt 100 khz per la versione corta di 16mt di lunghezzabanda passante 160mt per tutte le versioni tutta la banda.

Grazie alla alimentazione tramite suo trasformatore a lato rende l'antenna pratica e si ottiene anche

la possibilita' di semplificarla ripetto a un dipolo multibanda mantenendo la resa uguale o migliore.

Nuovo contenitore piu' pratico piu durevole nel tempo. fissaggio con flange o tramite apposito anello.



SITETIZZO PER NON CRARE CONFUSIONE SUI MODELLI REALIZZATI.

POTENZE 2 TIPI       600W PEP (400W RMS)      1250 PEP  (900W RMS)     FT8 VEDI NOTE .



LUNGHEZZE:



CORTA        12.5MT                BANDE 10 20 40MT

MEDIA         19.7MT                BANDE 10 15 20 40MT

STANDARD 23.5MT               BANDE 10 15 20 40 80MT     miglior compromesso prestaz. spazio disp.

FULLSIZE   39.7MT                BANDE 10 15 20 40 80 MT NO COIL

SIXBAND    49.5MT                BANDE 10 15 20 40 80 160MT CON COIL. PER I 160MT



------------------------------------------VERSIONI SPECIALI---------------------------------------------------------

BANDA 60MT                         VERSIONE  FULLSIZE  26MT

BANDA 60MT                         VERSIONE CORTA 15.5MT

BANDA 30MT                         VERSIONE FULL  14 MT

BANDA 30MT                         VERSIONE CORTA 9MT

quindi scelta la lunghezza che si vuole e' possibile realizzare poi da 600 pep o 1250w pep.

i 1250 w pep  900rms   nella realta son sotto di un po per margine di sicurezza , comunque

lavora tranqulillamente in ssb con 1000w senza problemi.

IL disocorso watt non lo prendo in mano mi allineo per forza di cose a tutti gli atri coi pep rms avg  peak , e ancora la nuova invenzione AMERICANA watt I.C.A.S.!

PER UNA BUONA ANTENNA NON CI VUOLE I SOLITI TOROIDI PER LA PASTA E FAGIOLI ........HI.





                                                                                 optional

SPECIALE  solo a RICHIESTA : high perfomance 80mt coil , piu banda passante minore res. ommica                                                            per le versioni  INFINITY WIRE DA 23.5mt .

NOTA: un Q ELEVATO in un curcuito Rlc (antenna) NE aumenta molto la selettivita' pregiudicando la max   banda passante. quindi per aver piu banda possibile in 80 si devi dimesionare al meglio il tutto.

                                                                          CHIARO?


                                           RISCONTRI E TEST VARI

    SEMPRE LUI , IK2QBA QRP KENWOOD TS-120 TESTA LA NUOVA INFNITY  SECONDO LOCK DOWN.

                                                                  NOVEMBRE 2020






L'antenna e' risonante quindi il valore di swr sulle bande sara' prossimo a 1:1 salvo installazioni non adeguate. Le potenze son per uso SSB, nel caso si usi in altri modi, digitali inclusi, le potenze massime al fine di margine di sicurezza per una durata maggiore della antenna va ridotto notevolmente. Le versioni di 25mt rispetto all 22mt hanno un poco di resa in piu' in banda 80 e una banda passante lievemente maggiore.



TUTTE LE VERSIONI IMPIEGANO FERRITI NON DI USO COMUNE COME FA LA GRANDE MAGGIORANZA. HO VOLUTO IL MEGLIO SIA PER ME CHE PER CHE NE USUFRUISCE. LE FERRITI SOPPORTANO UN FLUSSO MOLTO MAGGIORE CON PERMEABILIATA' TALE DA RENDERE MOLTO EFFICIENTE TUTTO IL SISTEMA ,E OLTRE A NON SATURARE SOPPORTAN0 POTENZE MOLTO PIU ELEVATE GIA CON FERRITI PICCOLE.  TUTTE LE ANTENNE QUI SOTTO SONO STATE RICALCOLATE SULLA MEZZ'ONDA NON SON CASUALI COME SI FA SULLE FILARE CON BALUN 9:1 ECC.ECC.   ESEMPIO: UN FT 240-43 SOPPORTA MALE 300W IN SSB, QUELLI DELLA INFINITY A PARI DIMENSIONI SOPPORTANO PIU' DEL DOPPIO DI POTENZA CON SURRISCALDAMENTO MODESTO .

 QUI SOTTO UN PO DI STORIA E I VECCHI TESTI SCRITTI TEMPO FA..


Non scivete l'oandesina e cazzate varie questa antenna la si trova su testi del 1936 e altri in mio possesso del 1960 circa ,poi oggi ripresa in mano con un trasf. largabanda piu pratico del vecchio

sistema LC .   le mie versioni LC cobrawire col vecchio metodo ora pagante solo nelle monobanda

per facilaita' d'utilizzo, chi le ha provate sa che spaccono il c...o ....ehh si e' cosi'!

Qundi olandesina un tubo , 1936 appare sui testi.....


TEORIAperche' un end fed dipole rende di piu di un normale dipolo.



un dipolo end fed e' un normale dipolo mezz'onda a tutti gli effetti,la differenza e' di esser alimentato al lato e non al centro, questo rende diverso il dipolo da quello convenzionale sia per una questione meccanica ma anche dal punto di vista elettrico.Un radiatore alimentato al centro ha un impedenza prossima ma inferiore ai 50ohm ,ma alimentato ad un lato avra' una impedenza variabile tra i 1500 e quasi 5000ohm, per poterlo alimentare e' necessario  dunque un dispositivo adattatore di impedenza.Una cosi elevata resistenza di radiazione permette di minimizzare le perdite dovute alla carenza del sistema di terra.

Per puro esempio se analizziamo una antenna ground plane a 1 quarto d'onda verticale e un dipole end fed,

possiamo dire che la verticale ha 35 ohm di res. di radiazione 15 ohm in perdita sulla terra e quindi la sua efficenza sara del 70x100. Un antenna dipole end fed a 2500ohm di res. di radiazione vedi (INFINITY WIRE) perrde 35 ohm sul terreno e la sua efficienza pero data l'elevata impedenza minimizzera' la perdita totale dando un efficenza del 98x100.Anche nel caso delle peggiori condizioni di terra,su una end fed MEZZ'ONDA ,sprechiamo solo un 2x100 della potenza, su una antenna verticale invece ben il 30x100.

Se poi vediamo antenne trappolate e caricate possiamo scendere addirittura ad un efficienza del 10x100

quindi a una perdita del 90x100.

Quando si utilizzano radio a bassa potenza o in qrp in portatile,e' importante avere la massima efficienza per non sprecare potenza .Tra cui la questione meccanica non e' da sottovalutare in quanto l'alimentazione a lato puo far mettere addirittura la antenna supportata da canna da pesca o installata senza avere intralci.

NOTA . PER AUMENTARE L'EFFICiENZA DELLE GROUND PLAN DOVRETE METTERE UN NUMERO CONSIDEREVoLE DI RADIALI, INFINITY WIRE END FED MULTIBAND DIPOLE


                         DISTRIBUZIONI DELLE CORRENTI TRA DIPOLO E END FED MEZZONDA

fonte arrl
fonte arrl

FEED SETTEMBRE 2021



Buongiorno Giovanni, finalmente l'altro ieri sono riuscito ad installare sul tetto l'antenna Infinity end fed che avevo acquistato da Te su consiglio di Giorgio, nel luglio scorso.

Ieri sera con IC 706 ed i suoi watts a disposizione, ho collegato in 40 mt due stazioni giapponesi JH3NGD KAZU  (PM74LQ 9585km) e JH7MQD AKI  (QM08EI 9512 km). È vero, c'era propagazione e loro sono super attrezzati, ma nel bailame delle svariate stazioni che li chiamavano sono riuscito a farmi sentire e fare QSO. È stata una bella soddisfazione e volevo dirtelo.

73 de IU2PHB




IK3PQZ DAMIANO IN SARDEGNA ANNO 2015 CON LA SUA INFINITY 5 BANDE ! OPERATIVO .....


COMMENTO MAGGIO 2017 ik4raj daniele imola.

 Ciao Giovanni buongiorno , volevo dare la mia opinione come contributo sulla mia nuova infinity 2.0 2017 900W da te acquistata :

Avendo il tetto della casa piccolo e quindi impossibilitato di montare dipoli per la banda dei 40/80MT , bande da me preferiti , però avendo spazio solo in una direzione , il giardino , decisi di provare varie Long Wire ( antenne alimentate solamente da una parte ) con diversi balun 9:1- 6:1 – 4:1 e un pezzo di filo di 22mt , sempre con accordatore inserito perché stazionarie alte , risultati buoni ma avendo un amplificatore lineare da 600W dopo qualche tempo si cuoceva sempre tutto ed ero sempre da capo . . . .

Allora mi sono rivolto all’amico Giovanni IW2EN , conosciuto solo per fama e non di persona , ma con mia diffidenza mi sono avvicinato all’acquisto della sua nuova infinity 2.0 2017 da 900W ( 5 bande )

Risultato prima cosa persona gentilissima senza secondi fini , vabbè anche questa ci stà , ma soprattutto riguardante l’antenna è eccezionale , non paragonabile a long wire con classico balun 9:1 , e funzionante senza antenna tuner , prima cosa antenna risonante , funziona senza antenna tuner , secondo se si hanno stazionarie si adattano comodamente con antenna tuner della radio ( solo in banda 20MT 1:1:4 Ros ) e terza cosa tiene tutta la potenza dichiarata , testata anche in 20MT con amplificatore da 1KW per un paio di ore di QSO interrottamente .

Il risultato in primis una persona eccezionale , disponibile a risolvere i problemi e dice onestamente quello che le sue antenne fanno ( non è cosa da poco considerando tutti i prof. che ci stanno ) in secondo punto la sua infinity 2.0 2017 da 900W come dice è perfetta !!! Semplicemente Giovanni GRAZIE . . .


COMMENTO: GIUGNO 2016
Ciao Giovanni,
Ci tengo a farti i complimenti per l’antenna : FUNZIONA a meraviglia sulle bande da te proposte.
Ho tarato appena la banda dei 40 m  e anche quella degli 80.
Va MAGNIFICAMENTE bene sui 20 metri . ROS bassissimo su tutte le bande
Confermo la banda passante sugli 80 m di circa 100 Khz
Dopo varie misure, ti confermo inoltre non avere nessun tipo di RF ne particolari nodi di corrente sulla discesa coassiale.
Figurati che ho anche potuto eliminare un RF choke che avevo precedentemente nell altra antenna.
Nelle condizioni attuali tale RF-choke non mi serve più.
Ne sono molto contento e non posso fare altro che raccomandarla ad amici !
73s
HB9GFJ  Maurizio

INFINITY WIRE SBARCA IN TAILANDIA  2015

Grazie a luca e agli om hb9 per le foto spedizione tailandese con una infinity donata per occasione

da aprile 2014 ho acquistato in test nuovi materiali non di uso generale ma per uso specifico professionale TDK.EPCOS, materiali di gran lunga migliori di fair.rite, amidon ed altri. Questa ditta offre una varieta' ampia di ferriti e toroidi,con svariate permeabilita' e oltre tutto gia ad occhio il raffronto tra amidon e epcos tdk si vede molto bene nella diversita' di consistenza .Naturalmente siccome ai miei progetti voglio sempre dare una differenza rispetto ad altri, da maggio tutti i materiali sono sostituiti con appunto quelli sopra menzionati di qualita ' indiscutibile . Oggi le antenne infinity hanno un efficienza maggiore grazie a questi materiali con grado di permeabilita' inferiore al fine di diminuire la perdita nel trasformatore e evitare surriscaldamenti. l'implementazione a strumenti e' del 15 x100 in piu' di efficenza e non e' poco per questo sistema.


DICEMBRE 2013 INFINITY ANTENNA FEEDS

Ciao Giovanni,
Oggi abbiamo utilizzato la infinity con il nominativo di sezione.
 Ottimi risultati in 40 e soprattutto facce stupite in 80....
Incredibile dove siamo arrivati con poco più di 20w!
Grazie e se non ci sentiamo.IZ2ZPH. Op: Paolo
QTH: Sondrio, North Italy
