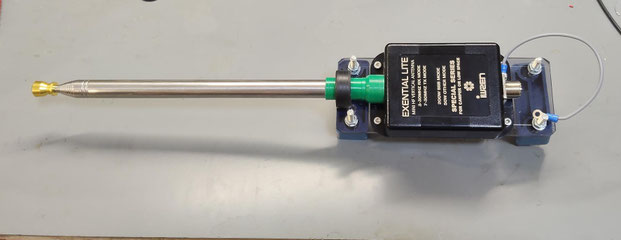

SULLA experienza della mini hf EXENTAIL per dare piu flessibilita' ai molti che la usan sui camper

ma non solo, e' nata questa idea con stilo telescopico.

caratteristiche :

chiusa 42 cm

aprerta 2.7mt      ( exential normale lunga 3.7mt circa)

200w ssb mode

50w other mode

3-30mhz in rx

ACCORDABILE da  7-30 mhz in tx

swr inferiore e migliore di 2.1 nel range tx

stilo in robusto inox.

agganci a palo max 40mm

togliendo gli attacchi a palo  la piasta e' facilmente fissabile ad esempio sul camper come molti

vedo che utilizzano la antenna.

ottima per balcone  si puo nasacondere bene dai vicini

piccole varianti meccaniche saranno approntate senza avviso.

lo stilo si potra piu avanti sostituire con quello da 4.5mt sempre telescopico appena sara' possibile.

Facilmente trasportabile essendo leggera.

Vista la grande richiesta della antenna AEROWIRE che implica molto tempo di realizzazione, in questi

giorni ho messo a punto la nuova versione , un aerowire con meccanica della extreme. Molto piu veloce nella realizzazione con le caratteristiche medesime della aerowire.

Exential e' un antenna essenziale pratica , trasportabile velocissima da montare e puo anche funzionare senza piano di massa. I tubi sono quelli in lunghezza ridotta  della extreme e ne consegue

che la nuova Exential antenna sia estremamente robusta. Non e' che sostituisce per dimensione e prezzo una antenna da 10mt risonante del costo di un bel po di centinaia di euro, ma e' un antenna

di buone caratteristiche utilizzabile da quei radioamatori vincolati a spazi e situazioni penose.

Non puo ovviamente competere con antenne di prestigio questo per chi ha un po di buon senso e'

chiaro, ma nonostante tutto per le bande tra 6 e 50mhz si difende molto bene chi ha provato aerowire

lo sa.

                                       ESEMPIO MONTAGGIO SU CAVALLETTO RAPIDO E VELOCE

                                      HF PACK.  BORSA PORTA ANTENNA ED ACCESSORI VARI

 EXENTIAL ANTENNA MINI VERTICAL

RX 1-50MHZ

TX ACCORDABILE DA 3.5 A 50MHZ C

MIGLIOR PREFORMACE  6-50MHZ

POTENZA 300W PEP  200W RMS 50W OTHER MODE.

SWR TRA 6 E 40MT 1.5 :1

DIMENSIONI MAX 4.3MT

DIMENSIONE CHIUSA 75CM

PESO 1KG

                                  FACILMENTE TRASPoRTABILE IN BORSA PER CANNA DA PESCA.

          QUI SOTTO TUTTO QUELLO FATTO IN PRECENDENZA

Ideata per le situazioni al limite dello spazio, per uso portatile ecc, nonostante la lunghezza opera molte bene , sempre ovviamente nei suoi limiti, da 3 a 30mhz , dando la possibilita' a tutti di fare radio anche negli ambienti piu impossibili.

CARATTERISTICHE:

ALL BAND ANTENNA

10-40MT SENZA TUNER , 80MT CON TUNER.

LUNGHEZZA 4.5MT CON EXTENSION COIL 80MT

FREQ. 3-30MHZ

POTENZA 300W PEP MAX SSB , 50W MAX ALTRI MODI.

PESO 1.5KG

PER maggiori info leggere la versione simile obsoleta sotto.

Tutti i pezzi son fatti a mano e torniti lucidati uno per uno, molto laboriosa e RARA.......

Spesso molti avendo un solo balcone ,chiedono la realizzazione di antenne di dimensioni ridotte, oppure spesso chi viaggia in auto camper ecc. ecc necessita di un antenna portatile leggere e pratica. Ecco allora che ci ho perso un po di tempo per poter riempire questo spazio e alla fine il risultato e' stato direi piu che soddisfaciente. Sintetizzando al massimo la bluemoon versione vecchia da 300w ,sono arrivato alla realizzazione della nuova -MINI BLUEMOON-- denominata DEMON-X .

l'antenna e molto robusta tutti in alluminio formata da 4 sezioni da 1.2mt con base sempre in alluminio e trasformatore di impedenza entrocontenuto.La lunghezza massima e di circa 4mt , la potenza e di 300w pep solo modo ssb e 50w digitali.

Opere da 3.5 a 30mhz dove da 7 a 30mhz non necessita di accordatore.Nella banda 3.5mhz ha un swr di 1.8 quindi puo tranquillamente operare anche se in dimesInione riDotta anche su questa banda , e cio' anche grazie ad una bobina posizionata in alto per una maggior ottimizzazione.

Presenta buone caratteristiche di ricezione , qui vedete sopra le foto del prototipo che andra testato. Tutti i pezzi sono assemblati a mano , le parti metalliche sono fatte una per una a tornio.

NOTA :maggio 2014.

NONOSTANTE SIA PICCOLA HA DATO RISULTATI BUONI
