D-square loop multi-system       ANNO 2011

D-SQUARE QUAD LOOP ANTENNA, come una piccola direttiva multibanda ad alta efficenza ottima silenziosita' e buon gudagno . ANTENNA SPECIFICA PER GRANDI DX

DESCRIZIONE

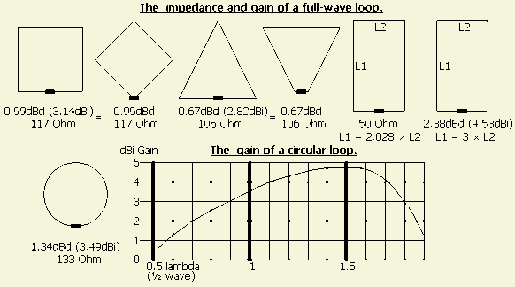

La antenna a telaio singolo o loop quad e' un antenna molto conosciuta per le sue caratteristiche di alta direttivita e buon guadgano , molto piu alevato rispetto al dipolo o alla forma deltoide.I vantaggii della quad  sono da attribuire alle 2 mezzonda distribuite piu' o meno distanziate in veticale su ciascun elemento,e all'angolo di irradiazione verticale che e' piu basso di quello di una yagi a pari elemnti e pari altezza dal suolo.Cio significa che sotto l'aspetto operativo la quad emette e riceve segnali piu robusi di una yagi a pari elementi (Nerio Neri). D-SQUARE e' stata progettata su un telaio per la banda dei 15mt in modo di non esser eccessivamente ingombrante,  e' stata poi aggiunta una piccola bobina per portarla in risonanza in 20mt , quindi si possono avere 2 frequenze gia in risonanza a scelta. Un altra cosa importante e' stato ricercato tra molti un balun per poter far operare la antenna su piu bande. Nonostante comunque fatta lavorare multibanda tramite balun,ha mantenuto la  accnetuata direttivita e la resa quasi uguale alla configurazione monobanda.  Il peso ridotto e' stato rischiesto per le operazioni in portatile,tanto e' che le prove piu imporatni sono state fatte a MADEIRA   a meta' Maggio 2013 con 6000 qso confermati.

DATI TECNICI
Antenna loop singolo risonante a 21 o 14mhz (tramite ponticello)
polarizzazione orizzontale per alta direttivita' e guadagno
peso completa di must  2.6kg
lunghezza  verticale totale 5.6mt
larghezza 5mt
raggio di rotazione 2.56mt
resistenza al vento molto elevata
CONFIGURABILE
---1------monobanda 15mt  1000w swr 1.2  largahezza banda tutta
---2------monobanda 20mt 1000w  swr 1.2  larghezza banda tutta
---3------multibanda  con balun in dotazione 50-7mhz  800w pep swr min. 2:1
   (lavora e si acorda anche in 80mt)

MATERIALE FORNITO
-3 canne in fibra
-crocera centrale ripegabile x trasporto completo

-must , 2pz tubo all. da 1.5mt innesto a baionetta dia. 30mm
   con staffe di fissaggio a palo
-supporto per alloggiamento balun
-1 balun 4:1 da 1000w pep.
- radiatore intestato mt 15 circa con bobina risonanza a 14.200



NOTA.

l'antenna e' stata fatta in modo che si trasporti e si monti in 2 minuti senza la minima

difficolta.  Con il balun in dotazione risuona gia automaticamente in 6-10-12-15-17-20mt con swr  migliore di 1.6  per quasi tutta le bande. Opera in 40 mt con buona resa si accorda anche in 80mt ma per le dismensioni ridotte sebbene siano di 15mt di radiatore l'efficenza e' mediocre.

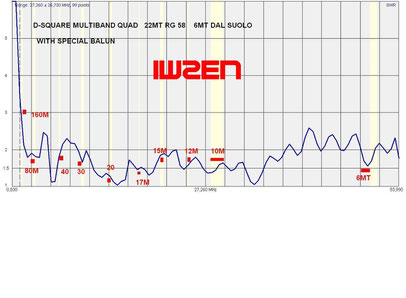

SOTTO. Andamento swr con special balun iw2en , le righe bianche verticali indicano le nostre bande d'uso , potete vedere un ottimo adattamento su tutte queste con swr inf. a 2:1 .

Il grafico non lo mostra ma l'antenna lavora piu che egregiamente in 50mhz.

Balun in dotazione MAGNETICS CON  SISTEMA E' 4:1 NON STANDARD. Copyright IW2EN



NOTA : MAGGIO 2014, Sono state fatte numerose prove tra questa antenna e quella di MOPLK

            in tutte le situazioni la delta loop e' stata nettamente inferiore alla quad anche perche'

            l'antenna inglese monta un balun non consono .
